Замена AUX/USB порта на Bose Soundlink Revolve

Используйте это руководство для замены AUX/USB порта в вашем устройстве.

Шаг 1

Переверните динамик так, чтобы нижняя часть была обращена вверх.

Используя синюю лопатку, приподнимите серую поролоновую накладку и медленно снимите её рукой.

Используя отвертку, открутите три винта.

Отделите нижнюю крышку от остальной части динамика, потянув в стороны.

Удалите винт, который находится над портом зарядки.

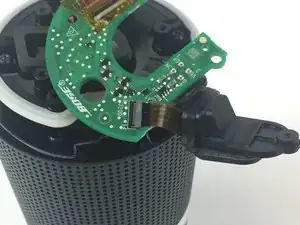

Удалите два винта, соединяющих материнскую плату с нижней крышкой динамика.

Снимите нижнюю крышку.

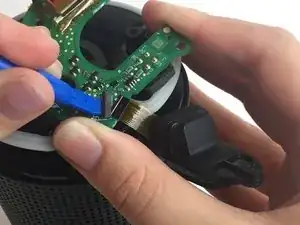

Используя синюю пластиковую открывалку, подденьте небольшой черный зажим, соединяющий AUX/USB порт с нижней платой.

Удалите AUX/USB порт из устройства.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
