Замена верхней печатной платы Bose Soundlink Revolve

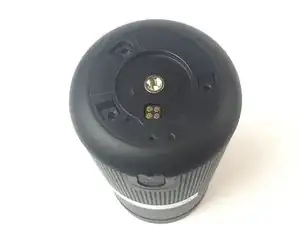

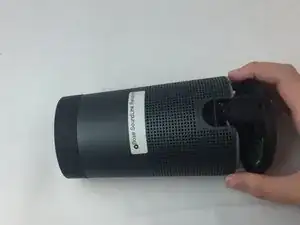

Переверните колонку так, чтобы дно было направлено вверх.

С помощью синей лопатки приподнимите серую пену и аккуратно снимите её рукой.

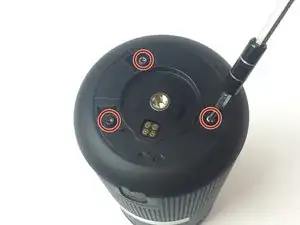

С помощью отвертки открутите три винта.

Отделите нижнюю крышку от остальной части колонки, потянув обе стороны в противоположных направлениях.

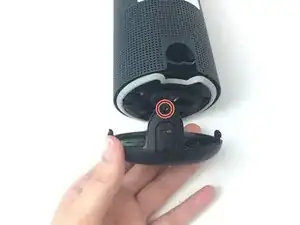

Удалите винт, находящийся над разъемом для зарядки.

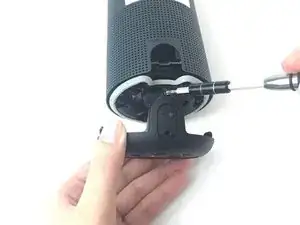

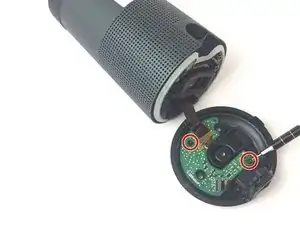

Удалите два винта, соединяющих материнскую плату с нижней крышкой колонки.

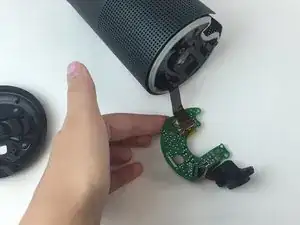

Снимите нижнюю крышку.

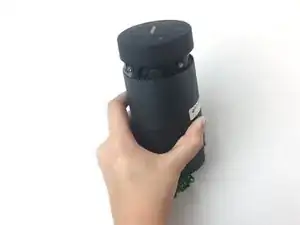

С помощью рук захватите и отделите мягкий пластик от металлического корпуса с небольшим усилием.

Удалите четыре винта, показанных вокруг верхней части внутри устройства.

Два винта показаны здесь, с другой стороны они будут выглядеть так же.

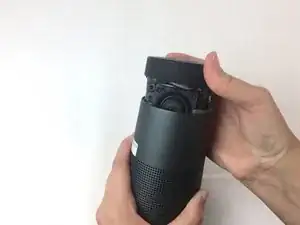

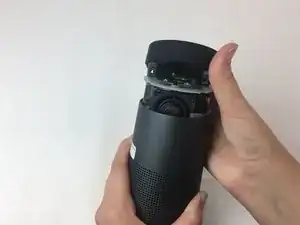

Приподнимите и снимите мягкую пластиковую оболочку с остальной части устройства.

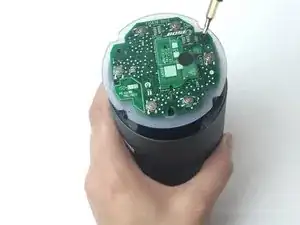

Удалите три винта, удерживающих верхнюю печатную плату.

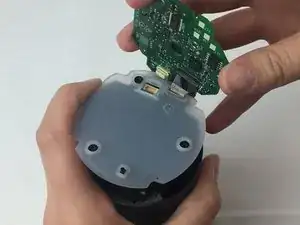

Приподнимите и посмотрите на нижнюю сторону печатной платы.

С помощью пластикового инструмента для открытия отделите широкий зажим, удерживающий шлейф к верхней печатной плате. Теперь верх
