Замена нижней печатной платы Bose Soundlink Revolve

Переверните колонку так, чтобы нижняя часть была обращена вверх.

Используя синюю лопатку, подденьте серую поролоновую накладку и аккуратно снимите её рукой.

С помощью отвёртки открутите три винта.

Отсоедините нижнюю крышку от остальной части колонки, тянув обе стороны в противоположные стороны.

Удалите винт, который находится над разъёмом для зарядки.

Удалите два винта, соединяющие материнскую плату с нижней крышкой колонки.

Снимите нижнюю крышку.

Используя синюю пластиковую лопатку, подденьте маленький черный зажим, соединяющий разъём AUX/USB с нижней печатной платой.

Удалите разъём AUX/USB из устройства.

Удалите желтую ленту с места, где лента от центральной колонки соединяется с нижней печатной платой.

Используя синюю пластиковую лопатку, подденьте черный зажим, удерживающий ленту.

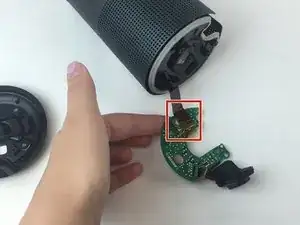

Удалите материнскую плату из устройства.
