Замена порта зарядки Bose SoundLink III

Используйте лопатку, чтобы поддеть резиновые накладки с нижней панели SoundLink.

Резиновые накладки должны иметь достаточно клея, чтобы приклеиться обратно при сборке. Если нет — возможно, потребуется собственный клей.

Удалите два винта длиной 12,5 мм с помощью отвёртки Phillips #2.

Эти винты могут быть трудноудаляемыми. При необходимости используйте рычаг для дополнительного крутящего момента.

Снимите нижнюю панель.

Откиньте заднюю панель назад, чтобы получить доступ к батарее SoundLink.

Удалите два винта 12,5 мм Phillips #2 по бокам батареи.

Аккуратно отогните клейкие прокладки по обеим сторонам внутренней задней панели.

Клей для этих прокладок очень сильный, но при износе оригинального клея может понадобиться новый клей.

Удалите четыре винта 12,5 мм Phillips #2, крепящие внешний корпус.

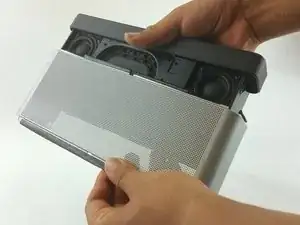

Сдвиньте внешний корпус и снимите его.

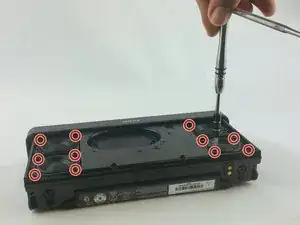

Удалите по четыре винта с каждого из четырёх динамиков (всего 16 винтов) с помощью отвертки Torx #10.

Все винты (за исключением двух средних винтов с правой стороны) имеют длину 12,5 мм. Указанные средние винты — 21 мм.

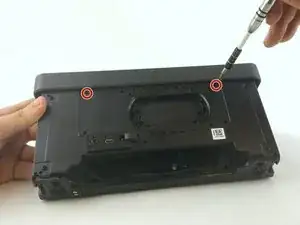

Удалите два винта 12,5 мм, крепящие верхнюю панель, с помощью отвёртки Phillips #2.

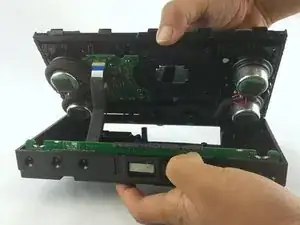

Теперь вы должны иметь возможность снять верхнюю панель.

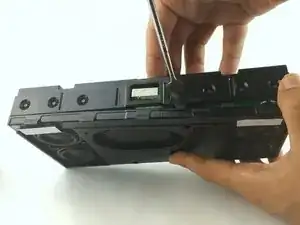

Используйте металлическую лопатку, чтобы разъединить корпус устройства. Необходимо использовать металлическую лопатку из‑за большого требуемого усилия.

Под верхней панелью может находиться плата с элементами управления кнопок, поэтому действуйте осторожно, чтобы не повредить её.

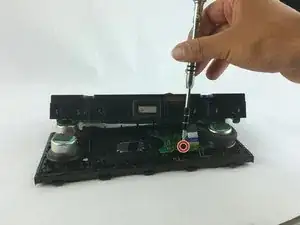

Удалите винт 12,5 мм, крепящий материнскую плату, с помощью отвёртки Philips #2.

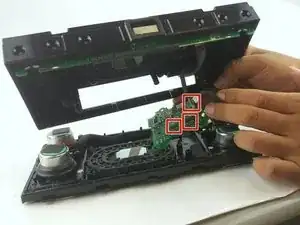

Аккуратно отсоедините три кабеля, подключенные к материнской плате.

Удалите материнскую плату из устройства.

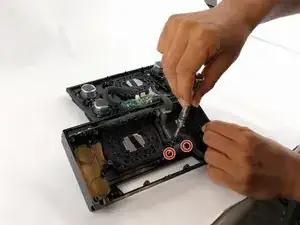

Удалите по два винта 12,5 мм с каждой стороны разъёма зарядки с помощью отвертки Torx T10.

Аккуратно отсоедините кабель, подключающий разъём зарядки.

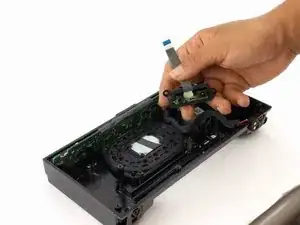

Теперь разъём зарядки должен быть полностью отсоединён и готов к замене.
