Замена колесика прокрутки iHome iH8BR

Отключите устройство от розетки и переверните его так, чтобы кнопки были на ровной поверхности.

Сожмите защелку пальцами в направлении стрелки «Open», пока защелка не ослабнет. Потяните защелку вертикально, чтобы снять её.

Снимите крышку отсека для батареек и извлеките батарейки.

Подденьте лопаткой под два передних резиновых покрытия, чтобы открыть доступ к двум скрытым винтам.

Удалите следующие восемь винтов:

Четыре винта Phillips #2 длиной 15,1 мм возле передней части устройства.

Четыре винта Phillips #2 длиной 12,7 мм возле задней части устройства.

Отверстия для четырёх винтов 12,7 мм очень узкие, поэтому потребуется тонкая отвертка Phillips #2 без сменных насадок, чтобы добраться до них.

Поверните iHome на 180 градусов так, чтобы решётка динамика была обращена к вам. Аккуратно отведите нижний корпус от остальной части прибора и наклоните его, как показано.

Будьте осторожны и не дергайте нижний корпус. Белый ленточный кабель — единственное, что соединяет нижний корпус с остальной частью устройства.

С помощью пинцета отсоедините белый ленточный кабель. Убедитесь, что тянете за ленту, а не за контактную часть.

Нижний корпус теперь можно полностью снять с устройства!

Снимите четыре винта, крепящие верхнюю часть корпуса к материнской плате:

Два винта Phillips #2 длиной 9,5 мм возле решётки динамика.

Два винта Phillips #2 длиной 14,3 мм, расположенные в углублениях под материнской платой.

Удобно использовать отвертку с магнитным наконечником, чтобы винты не потерялись внутри устройства.

Поверните iHome на 180 градусов и осторожно потяните корпуса динамиков вверх, чтобы отщелкнуть их от нижнего корпуса.

Отрывание сборки материнской платы от верхнего корпуса потребует значительного усилия. Будьте очень осторожны, чтобы не сломать корпус и не дергать ленточные кабели, прикреплённые к нижней стороне.

Потянув наружу за боковые стороны верхнего корпуса, вы можете облегчить отделение сборки.

Если снять трудно, скорее всего, остался какой-то винт. Убедитесь, что вы сняли все перечисленные винты перед выполнением этого шага.

Снимите заднюю крышку адаптера.

Удалите четыре винта Phillips #1 длиной 6,4 мм, крепящие адаптер к внешнему корпусу.

Удаляйте следующие винты только в случае, если планируете разбирать адаптер iPod отдельно:

Два винта Phillips #1 длиной 6,4 мм возле центра адаптера. Эти винты имеют встроенные шайбы.

Один винт Phillips #1 длиной 4,0 мм возле центра адаптера.

Адаптер iPod теперь должен быть отделён от верхнего корпуса.

При ориентации устройства задней частью к вам наклоните сборку материнской платы вверх, как показано.

Не дергайте и не рывите эти ленточные кабели. Убедитесь, что не тянете за контактные элементы, а за сами ленты.

С помощью пинцета извлеките 6 ленточных кабелей.

Поднимите динамики, материнскую плату и адаптер iPod вверх и отведите их от нижнего корпуса.

Вы отделили внутренние компоненты вашего iHome от защитного корпуса!

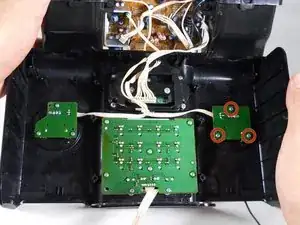

Удалите три винта Phillips #1 длиной 7,9 мм, удерживающие плату с колесиком прокрутки на месте.

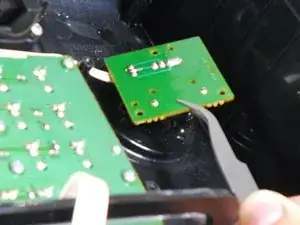

Повторите для другой платы.

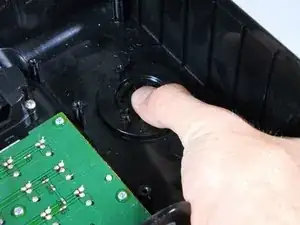

Сильно нажмите на центр каждого колесика прокрутки, чтобы снять их.

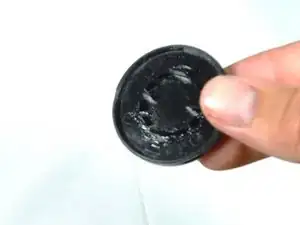

Вы успешно сняли колесики прокрутки!
