Замена колонок iHome iH8BR

Отключите устройство от электросети и переверните его так, чтобы кнопки находились на плоской поверхности.

Сожмите вкладку в направлении стрелки «Открыть», пока она не ослабнет. Потяните вкладку вертикально, чтобы снять ее.

Снимите крышку батарейного отсека и батарейки.

Засуньте лопатку под два передних резиновых буфера, чтобы открыть два скрытых винта.

Удалите следующие восемь винтов:

Четыре винта уровня Phillips #2 длиной 15,1 мм, находящихся near the front of the device.

Четыре винта уровня Phillips #2 длиной 12,7 мм, находящихся near the back of the device.

Отверстия для четырех винтов длиной 12,7 мм очень узкие, поэтому вам понадобится тонкая отвертка Phillips #2 без сменных головок, чтобы добраться до них.

Поверните iHome на 180 градусов так, чтобы решетка динамика была направлена к вам. Осторожно поднимите нижнюю часть корпуса от остального устройства и наклоните ее, как показано.

Будьте осторожны и не дергайте нижнюю часть корпуса. Белый шнур является единственным соединением нижней части корпуса с остальным устройством.

С помощью пинцета отключите белый шнур. Убедитесь, что вы тянете за шнур, а не за разъем.

Теперь нижняя часть корпуса может быть полностью снята с устройства!

Удалите четыре винта, прикрепляющих верхнюю часть корпуса к материнской плате:

Два винта уровня Phillips #2 длиной 9,5 мм, находящихся near the speaker grille.

Два винта уровня Phillips #2 длиной 14,3 мм, которые находятся в углублениях под материнской платой.

Полезно использовать отвертку с магнитным наконечником, чтобы винты не потерялись внутри устройства.

Поверните iHome на 180 градусов и осторожно потяните за корпуса динамиков, чтобы освободить их от нижней части корпуса.

Снятие сборки материнской платы с верхней части корпуса потребует значительных усилий. Будьте очень осторожны, чтобы не сломать корпус или не потянуть за шнуры, прикрепленные к нижней части.

Тяните наружу за стороны верхнего корпуса, чтобы облегчить снятие сборки.

Если это кажется слишком сложным, скорее всего, один из винтов все еще прикреплен. Убедитесь, что вы удалили каждый винт, указанный, прежде чем переходить к этому шагу.

Снимите крышку адаптера.

Удалите четыре винта уровня Phillips #1 длиной 6,4 мм, которые удерживают адаптер на внешнем корпусе.

Удаляйте следующие винты только если планируете разбирать адаптер iPod позже:

Два винта уровня Phillips #1 длиной 6,4 мм, находящихся near the center of the adapter. Эти винты имеют встроенные шайбы.

Один винт уровня Phillips #1 длиной 4,0 мм, находящийся near the center of the adapter.

Адаптер iPod теперь должен быть отделен от верхнего корпуса.

С задней стороны iHome обращенной к вам, наклоните сборку материнской платы вверх, как показано.

Не дергайте эти шнуры. Убедитесь, что вы тянете за шнуры, а не за разъемы.

Используйте пинцет, чтобы удалить 6 шнуров.

Поднимите динамики, материнскую плату и адаптер iPod вверх и вдали от нижней части корпуса.

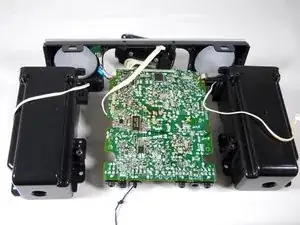

Вы теперь отделили внутренние механизмы iHome от его защитного корпуса!

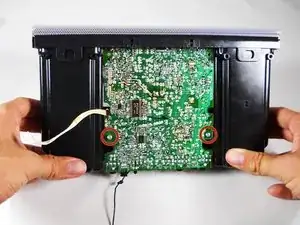

Удалите два винта уровня Phillips #2 длиной 9,5 мм, которые соединяют динамики с материнской платой.

Освободите зажимы с обеих сторон решетки динамика, чтобы отделить динамики от остальной сборки.

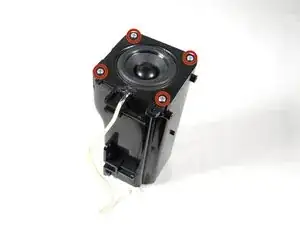

Удалите четыре винта уровня Phillips #2 длиной 9,5 мм с передней панели каждого динамика.

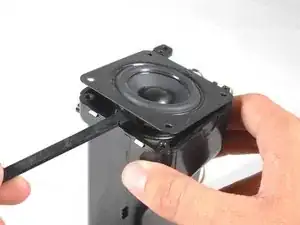

Используйте лопатку, чтобы отсоединить конус и переднюю панель от пластикового корпуса динамика.

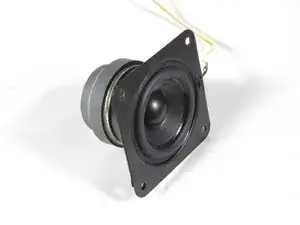

Поздравляем, вы теперь сняли динамики!
