Замена адаптера iPod для iHome iH8BR

Отключите устройство от сетевой розетки и переверните его так, чтобы кнопки находились на ровной поверхности.

Сожмите язычок пальцами в направлении стрелки «Open», пока язычок не ослабнет. Потяните язычок вертикально, чтобы снять его.

Снимите крышку отсека для батареек и выньте батарейки.

Просуньте лопаточку под две передние резиновые накладки, чтобы открыть доступ к двум скрытым винтам.

Удалите следующие восемь винтов:

Четыре винта Phillips #2 длиной 15,1 мм возле передней части устройства.

Четыре винта Phillips #2 длиной 12,7 мм возле задней части устройства.

Пазы для четырёх винтов длиной 12,7 мм очень узкие, поэтому потребуется тонкая отвёртка Phillips #2 без сменных наконечников, чтобы добраться до них.

Поверните iHome на 180 градусов так, чтобы передняя решётка динамика была обращена к вам. Острожно отведите нижнюю крышку корпуса от остальной части устройства и наклоните её, как показано.

Будьте осторожны и не дергайте нижнюю крышку. Единственное, что соединяет нижнюю крышку с остальной частью устройства — это белый ленточный кабель.

С помощью пинцета отсоедините белый ленточный кабель. Тяните за ленту, а не за разъёмное гнездо.

Нижняя крышка теперь может быть полностью снята с устройства!

Удалите четыре винта, крепящие верхнюю часть корпуса к материнской плате:

Два винта Phillips #2 длиной 9,5 мм возле решётки динамика.

Два винта Phillips #2 длиной 14,3 мм, расположенные в углублениях под материнской платой.

Полезно использовать отвёртку с магнитным наконечником, чтобы винты не потерялись внутри устройства.

Поверните iHome на 180 градусов и аккуратно потяните корпуса динамиков вверх, чтобы отжать их от нижней крышки.

Отделение сборки материнской платы от верхнего корпуса потребует значительной силы. Будьте очень осторожны, чтобы не сломать корпус и не дергать ленточные кабели, прикреплённые снизу.

Тяните наружу за стороны верхней крышки, чтобы помочь ослабить сборку.

Если снятие даётся слишком трудно, вероятно, какой-то винт ещё не удалён. Убедитесь, что вы удалили все перечисленные винты, прежде чем переходить к этому шагу.

Снимите заднюю крышку адаптера.

Удалите четыре винта Phillips #1 длиной 6,4 мм, крепящие адаптер к внешнему корпусу.

Удаляйте следующие винты только в том случае, если вы планируете разобрать сам адаптер iPod:

Два винта Phillips #1 длиной 6,4 мм в центре адаптера. Эти винты имеют встроенные шайбы.

Один винт Phillips #1 длиной 4,0 мм вблизи центра адаптера.

Адаптер iPod теперь должен отделиться от верхней крышки.

С задней стороны iHome, обращённой к вам, наклоните сборку материнской платы вверх, как показано.

Не дергайте и не сильно натягивайте эти ленточные кабели. Следите, чтобы тянули за сами ленты, а не за разъёмы.

С помощью пинцета отсоедините 6 ленточных кабелей.

Поднимите динамики, материнскую плату и адаптер iPod вверх и отведите их от нижней крышки.

Вы отделили внутренние компоненты iHome от его внешнего корпуса!

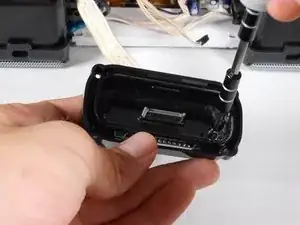

Удалите два чёрных винта Phillips #2 длиной 1,8 мм с подставки для iPod.

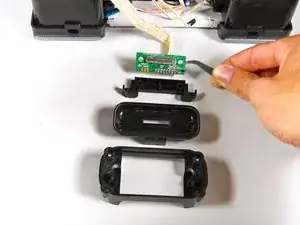

Вы теперь можете отделить адаптер iPod от его корпуса!
