Замена дисплея Garmin GPS V

Положите GPS V задней стороной вверх.

Отвинтите шесть чёрных винтов M2x0.4 на задней панели прибора крестовой отвёрткой #0.

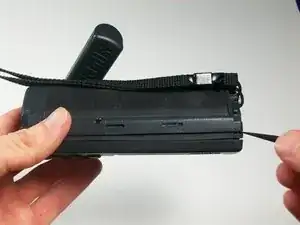

С помощью лопатки аккуратно подденьте заднюю крышку, начиная с углов.

Откройте заднюю крышку примерно на 35°, используйте сторону с антенной как петлю.

Ни в коем случае не снимайте заднюю крышку полностью — к ней подключены кабели.

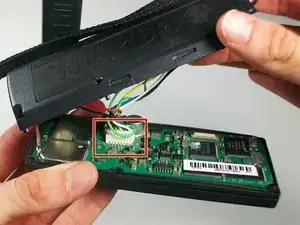

Найдите белый 8-контактный разъём на плате и отсоедините его.

Откройте устройство полностью, следя за тем, чтобы не отсоединить коричневый провод антенны.

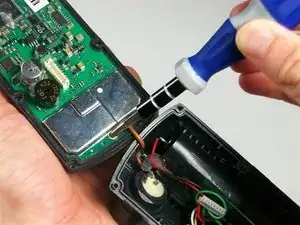

Крестовой отвёрткой #1 отверните серебряный винт M2x0.4 на плате рядом с коричневым проводом.

Возможно, придётся повернуть устройство для удобного доступа к винту.

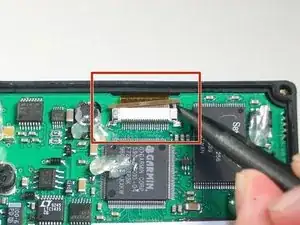

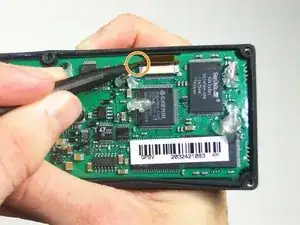

Найдите ленточный разъём на плате.

С помощью лопатки аккуратно нажмите с обеих сторон защёлки коричневого разъёма, пока она не выдвинется.

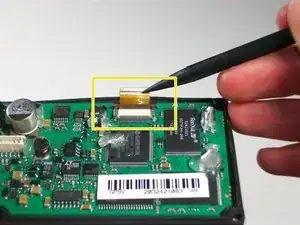

С помощью лопатки аккуратно выньте ленточный кабель из разъёма до полного освобождения.

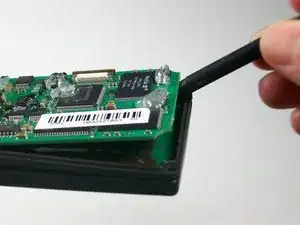

С помощью лопатки аккуратно подденьте плату.

Будьте осторожны, чтобы не отсоединить коричневый провод антенны при снятии платы.

Найдите место подсоединения коричневого провода на плате.

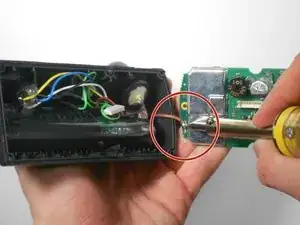

Осторожно нагрейте паяльником и одновременно аккуратно тяните за коричневый провод.

Может потребоваться некоторое время, чтобы нагреть флюс перед тем, как провод можно будет вытащить.

Выньте коричневый провод из платы.

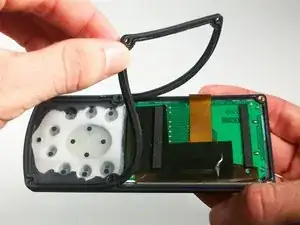

Аккуратно подденьте кнопочную панель и снимите её с передней панели.

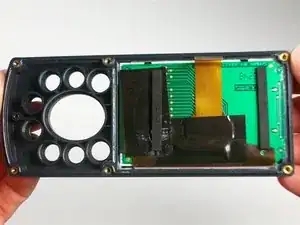

Разместите переднюю панель так, чтобы плата дисплея была обращена вверх.

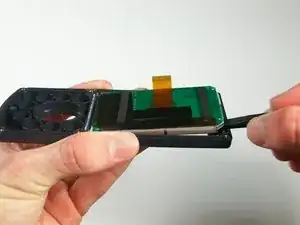

С помощью лопатки аккуратно обойдите по периметру сборку дисплея.

ПРИМЕЧАНИЕ: Сборка дисплея состоит из трёх частей и приклеена к корпусу. Будьте осторожны, чтобы не разделить их при поддевании.

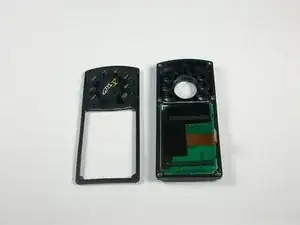

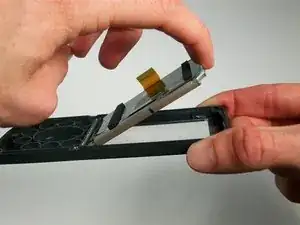

Отделите дисплей от передней панели.
