Замена аккумулятора Marvel iHome MR-M66

Удалите два из трёх винтов, показанных на нижней части устройства.

Начните вывинчивать последний винт, но оставьте его частично в гнезде, чтобы было легче снять нижнюю крышку.

Снимите нижнюю крышку, либо потянув за винт, либо используя пластиковый инструмент для вскрытия, чтобы отжать крышку.

После снятия нижней крышки удалите два винта.

Используйте лопаточку, чтобы отжать небольшой фиксирующий зажим, который удерживает ножки на нижней части устройства.

Будьте осторожны, так как чрезмерная сила может сломать зажим.

Удалите два винта с задней части устройства.

Используя пластиковый инструмент для вскрытия и руку, разъедините переднюю и заднюю крышки друг от друга.

Начиная снизу, используйте пластиковый инструмент для создания начального разделения и продолжайте вдоль шва к верхней части устройства.

Этот шаг требует наибольшего времени и терпения, поэтому действуйте осторожно.

Переключатель питания, скорее всего, отойдёт во время этого шага, и Вы услышите что‑то внутри устройства.

Снимите по одной рукояти с каждой стороны устройства, когда появится значительное разделение.

Они не закреплены на корпусе, поэтому Вы должны суметь освободить их, покачивая.

Продолжайте снимать заднюю крышку устройства.

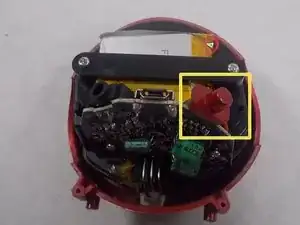

Снимите красную крышку кнопки включения/выключения с устройства.

Снимите красную крышку кнопки включения/выключения с устройства.

Прежде чем снимать или разбирать что‑либо ещё, убедитесь, что устройство выключено.

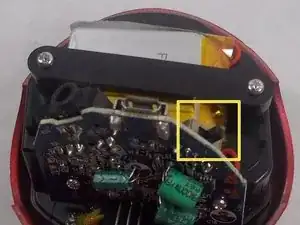

Подтвердите, что переключатель питания находится в той же позиции, что и на изображении.

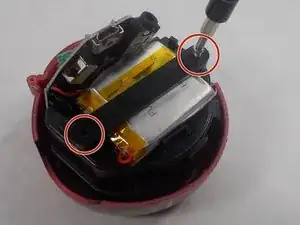

Ослабьте и снимите два винта с крестообразным шлицем, удерживающие крышку аккумулятора (чёрную пластиковую планку, которая фиксирует аккумулятор на месте).

Снимите крышку аккумулятора. Отложите её вместе с крышкой кнопки включения/выключения, задней панелью и другими пластиковыми деталями, снятыми с устройства.

Аккумулятор должен легко подниматься, как показано на снимке.

Осторожно приподнимите аккумулятор от остальной передней сборки, чтобы немного растянуть провода. Аккуратно оставьте аккумулятор свисающим с боковой стороны устройства.

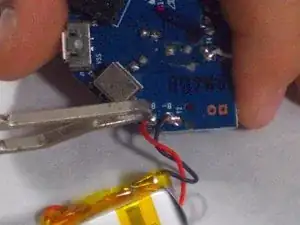

Возьмите паяльник и нагрейте припой, соединяющий конец красного провода от аккумулятора с платой.

Это ослабит провод от платы.

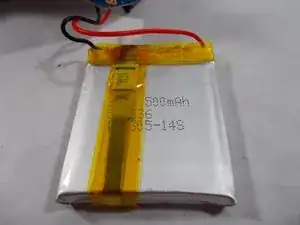

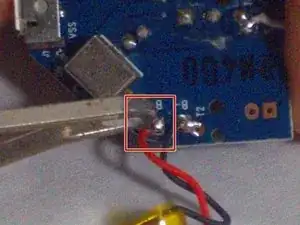

Возьмите новый аккумулятор, вставьте красный провод в отверстие слева, в которое был подключён оригинальный провод. Нагрейте уже имеющийся припой и поместите конец провода непосредственно на припой.

Если Вы отпустите провод и он отсоединится от платы, возможно, потребуется добавить припой на плату поверх отверстия, в которое Вы вставляете провод. Нагрейте конец припоя и поместите его поверх провода, когда вставляете его в нужное отверстие (слева на показанном изображении).

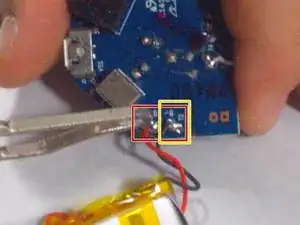

Повторите предыдущие два шага для второго отверстия и провода.

Отложите старый аккумулятор.

После этого шага новый аккумулятор должен быть подключён и свисать с боковой стороны устройства.
