Замена основной платы

Основную плату необходимо частично снять для нескольких шагов, поэтому полностью снять и заменить её — не гораздо больше работы. Это следует делать в крайнем случае, если ничего другое не помогает при ремонте iP37.

Шаг 1

Подденьте внешний корпус iHome iP37. Возможно, потребуется дополнительный рычаг, чтобы сделать это.

Примечание: Этот шаг самый трудный из‑за способа крепления. Клей, скрепляющий внешний корпус с внутренностями, не отходит легко. Возможно, стоит использовать iOpener от iFixit, чтобы размягчить клей.

Примечание: Процесс одинаков для верхней и нижней половин. Чтобы определить половины, обратите внимание на следующие детали: верхняя половина имеет металлическую решётку, а нижняя половина — кнопки. Если Вы заменяете какие‑либо другие компоненты, подденьте нижнюю половину.

Шаг 2

Удалите эти четыре винта 9 мм из пластикового корпуса; для этого понадобится крестовая отвертка Phillips #2.

Удалите фланцевый винт 9 мм из противовеса; для этого понадобится крестовая отвертка Phillips #2.

Поднимите и снимите противовес.

Шаг 3

Поднимите и снимите пластиковый корпус.

Примечание: Лучше начинать поднимать корпус с той стороны, где нет выступающего 3,5 мм аудиопорта и разъёма питания.

Напоминание: В процессе резиновая крышка может сдвинуться. Обязательно снова посадите эту крышку на маленькие штырьки перед тем, как возвращать пластиковый корпус на место.

Шаг 4

Удалите два винта 9 мм, которые крепят основную печатную плату к остальной части iP37; для этого понадобится крестовая отвертка Phillips #2.

Шаг 5

Отлепите чёрную ленту, закрывающую красные провода, идущие к печатной плате.

Шаг 6

Под этой платой находится лентовая проводка. Будьте осторожны, чтобы не повредить её при снятии платы.

Медленно поднимите плату от остальной части устройства.

Снимите ленту, сначала вынув коричневую вставку из разъёма на плате с кнопками.

Вытяните ленту из разъёма на плате с кнопками за синий язычок.

Шаг 7

Аккуратно отключите белый 11‑контактный разъём от основной платы.

Потяните разъём крепко и, при необходимости, слегка подденьте его отвёрткой.

Шаг 8

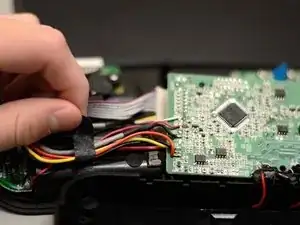

Отлепите ленту, удерживающую провода между основной платой и платой с разъёмом питания DC и 3,5 мм аудиопортом.

Шаг 9

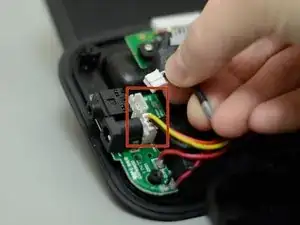

Снимите два 3‑контактных разъёма с платы питания DC и платы с 3,5 мм аудиогнездом.

Шаг 10

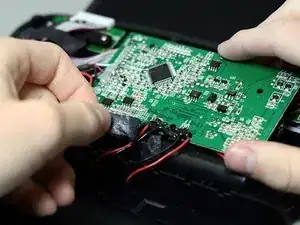

Удалите чёрную ленту, фиксирующую четыре провода, соединяющие основную плату с верхней половиной устройства.

Шаг 11

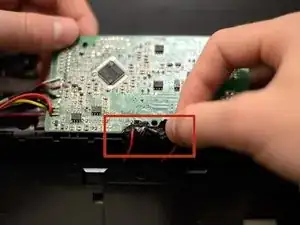

Аккуратно отдлепите чёрный расплавленный пластик, который покрывает точки подключения четырёх проводов к основной плате.

Следите, чтобы не вытащить провода. Это усложнит последующую пайку. Чтобы избежать этого, удобнее снимать расплавленный пластик небольшими кусочками.

Шаг 12

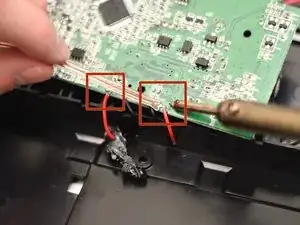

Отпаять два красных и два чёрных провода от основной платы, после чего основная плата будет полностью отсоединена от остальной сборки.

Вы можете обратиться к руководству iFixit или к этому информативному видео для получения дополнительной информации по пайке.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
