Замена внутреннего разъёма аудиопереходника

Подденьте внешнюю крышку iHome iP37. Для этого может потребоваться дополнительный рычаг.

Примечание: Этот шаг самый сложный из‑за способа крепления. Клей, удерживающий внешнюю крышку на внутренних деталях, плохо разрывается. Возможно, имеет смысл использовать iOpener от iFixit для размягчения клея.

Примечание: Процедура одинаковая для верхней и нижней половин. Чтобы определить половины, обратите внимание на следующие признаки: в верхней половине есть металлическая решётка, в нижней — кнопки. Если вы заменяете какие‑либо другие компоненты, подденьте нижнюю половину.

Удалите эти четыре винта 9 мм из пластиковой крышки; для этого потребуется отвёртка Phillips #2.

Удалите фланцевый винт 9 мм из противовеса; для этого потребуется отвёртка Phillips #2.

Поднимите и снимите противовес.

Поднимите и снимите пластиковой корпус.

Примечание: Лучше всего поднимать корпус начиная со стороны без выступающего 3,5 мм аудиоразъёма и разъёма питания.

Напоминание: В процессе резиновая крышка может оторваться. Обязательно установите эту крышку на маленькие штырьки перед тем, как поставить пластиковый корпус на место.

Удалите два винта 9 мм, которые крепят основную печатную плату к остальной части iP37; для этого потребуется отвёртка Phillips #2.

Снимите чёрную ленту, закрывающую красные провода, которые подключаются к плате.

Под этой платой находятся ленточные провода. Будьте осторожны, чтобы не повредить их при снятии платы.

Медленно поднимите плату от остальной части устройства.

Снимите ленточный кабель, сначала извлекая коричневую вставку из разъёма на плате с кнопками.

Вытяните ленту из разъёма на плате с кнопками за синюю метку.

Осторожно отсоедините белый 11‑контактный разъём от основной платы.

Сильно потяните за разъём и при необходимости слегка подденьте его отвёрткой.

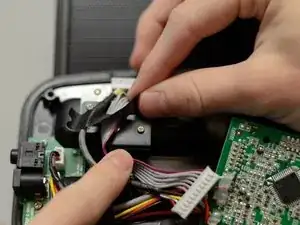

Полоска чёрной ленты покрывает скрутку серых и фиолетовых проводов, подключённых к внутренней аудиопечатной плате. Аккуратно снимите эту ленту.

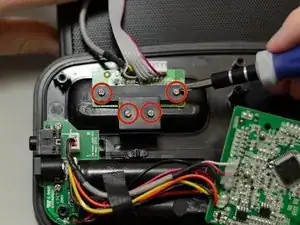

Удалите четыре винта 7 мм, которые удерживают плату на месте; для этого потребуется отвёртка Phillips #1. Возможно, потребуется отвести некоторые провода, чтобы получить доступ к одному из винтов.

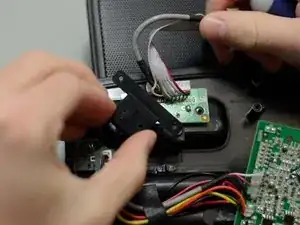

Аккуратно поднимите и снимите чёрный пластмассовый кронштейн.

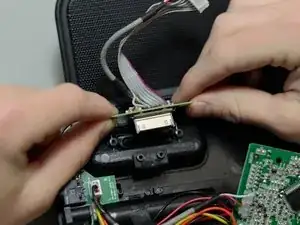

Поднимите плату от остальной части устройства.
