Замена разъёма зарядки Marvel iHome MR-M66

Удалите два из трёх винтов, показанных в нижней части устройства.

Начните выкручивать последний винт, но оставьте его частично в гнезде, чтобы легче снять нижнюю крышку.

Снимите нижнюю крышку, потянув за винт или используя пластиковый инструмент для открытия, чтобы поддеть крышку.

После снятия нижней крышки удалите два винта.

Используйте лопатку, чтобы освободить маленькую фиксирующую скобу, которая удерживает ножки на нижней части устройства.

Будьте осторожны, слишком сильное усилие может сломать скобу.

Удалите два винта с задней стороны устройства.

Используя пластиковый инструмент для открытия и руки, разъедините переднюю и заднюю крышки друг от друга.

Начиная снизу, используйте пластиковый инструмент для создания начального зазора и продолжайте вдоль шва к верхней части устройства.

Этот шаг требует наибольшего времени и терпения, поэтому действуйте осторожно.

Переключатель питания, скорее всего, ослабнет в процессе, и вы услышите что-то, перемещающееся внутри устройства.

Снимите по одной рукояти с каждой стороны устройства, как только появится значительный зазор.

Они не прикреплены к корпусу непосредственно, поэтому вы сможете пошатать их и вынуть.

Продолжайте снимать заднюю крышку устройства.

Снимите красную накладку переключателя включения/выключения с устройства.

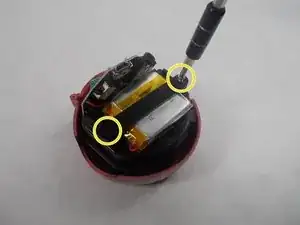

Удалите два показанных винта, чтобы снять аккумулятор.

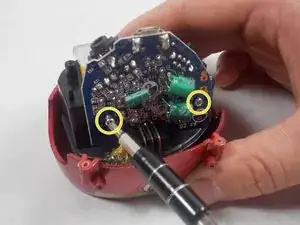

Удалите два показанных винта, чтобы снять плату.

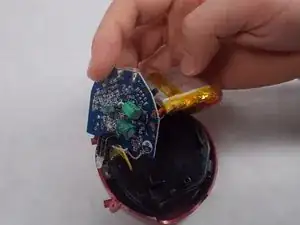

Снимите аккумулятор и плату.

Они будут соединены проводами аккумулятора.

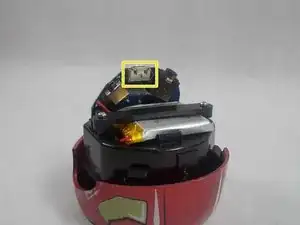

Найдите разъём зарядки на кромке верхней стороны платы.

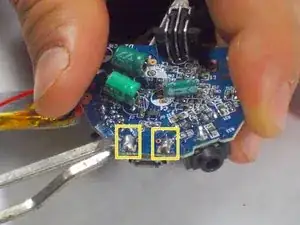

Найдите 4 металлических вывода на нижней стороне платы, соединяющих разъём зарядки с платой.

Используйте паяльник, чтобы разъединить выводы.

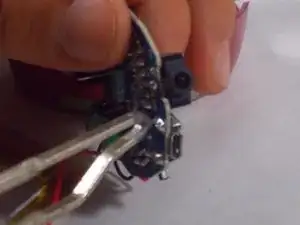

С помощью пинцета удалите старый разъём зарядки.

Установите новый разъём зарядки на то же место и припаяйте его к плате.
