Замена динамика Marvel iHome MR-M66
Если вы заметили, что динамик в вашем Marvel iHome MR-M66 не воспроизводит чистый звук или вообще не издаёт звук, возможно, пришло время его проверить. Это руководство даст вам инструкции по замене блока динамика.
Перед просмотром этого руководства, пожалуйста, ознакомьтесь со страницей устранения неполадок Marvel iHome MR-M66 Troubleshooting. Эта страница позволит вам просмотреть все распространённые проблемы и вероятные причины, чтобы найти подходящее решение.
Часть, заменяемая в этом руководстве — блок динамика — по сути канал, через который аудиовыход становится слышимым слушателю. Удалив старую деталь динамика и заменив её новой, вы дадите своему устройству возможность снова воспроизводить любимую музыку. Без замены блока динамика устройство будет продолжать издавать прерывистый звук или вообще не воспроизводить звук.
Важно отметить, что в процессе замены придётся работать с тонкими проводами и обращаться с батареей. Поэтому перед началом ремонта убедитесь, что устройство выключено.
Шаг 1

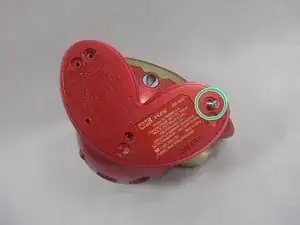

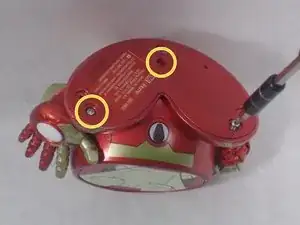

Снимите два из трёх винтов, показанных на нижней части устройства.
Начните выкручивать последний винт, но оставьте его частично в гнезде, чтобы было легче снять нижнюю крышку.
Шаг 2

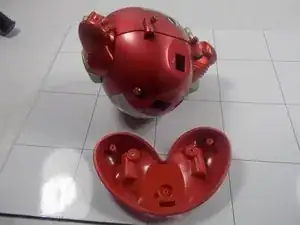

Снимите нижнюю крышку, либо потянув за винт, либо используя пластиковый инструмент для вскрытия, чтобы поддеть крышку.

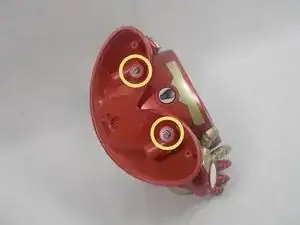

После снятия нижней крышки удалите два винта.
Шаг 3

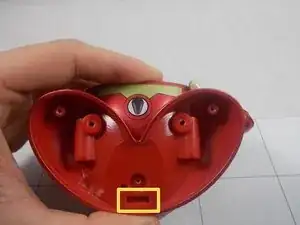

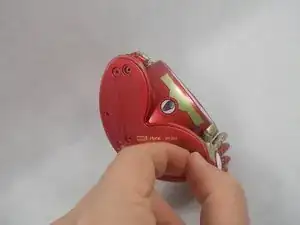

Используйте лопатку, чтобы отжать небольшой фиксатор, который удерживает ножки на нижней части устройства.
Будьте осторожны: чрезмерная сила может сломать фиксатор.

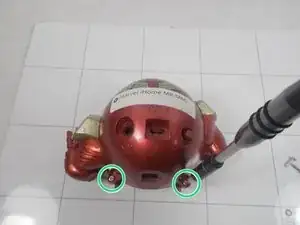

Снимите два винта с задней части устройства.
Шаг 4

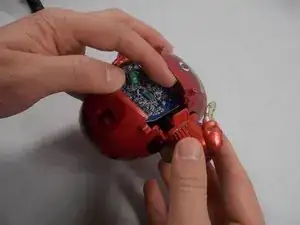

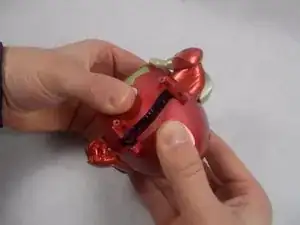

С помощью пластикового инструмента для вскрытия и рукой разделите переднюю и заднюю крышки друг от друга.
Начиная снизу, используйте пластиковый инструмент, чтобы создать начальное разделение, и продолжайте вдоль шва до верхней части устройства.
Этот шаг требует наибольшего времени и терпения, поэтому действуйте аккуратно.
Переключатель питания, скорее всего, ослабнет в этом шаге, и вы услышите что-то дребезжащее внутри устройства.
Шаг 5
Снимите по одной боковой рукояти с каждой стороны устройства, как только будет создано значительное разделение.
Они не закреплены на корпусе напрямую, поэтому их можно вынуть свободным движением.
Продолжайте снимать заднюю крышку с устройства.

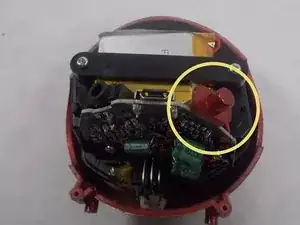

Снимите красную накладку переключателя вкл/выкл с устройства.
Шаг 6

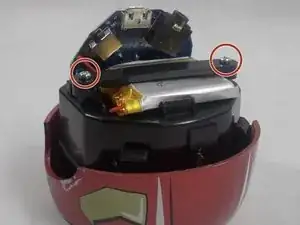

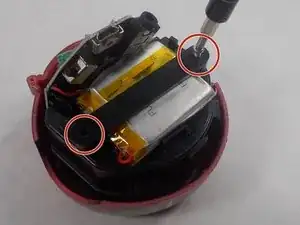

Снимите два винта с крышки отсека батареи.

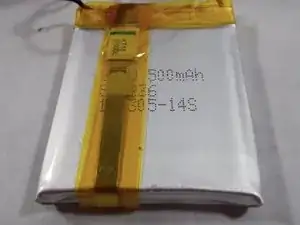

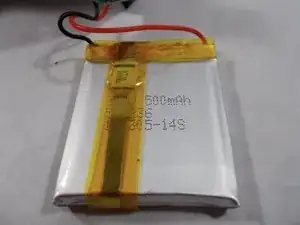

Снимите крышку отсека батареи. Батарея должна ослабнуть, как показано на изображении.
Осторожно поднимите батарею из передней части сборки, чтобы немного натянуть провода. Осторожно позвольте батарее свиснуть с боковой стороны устройства.
Шаг 7

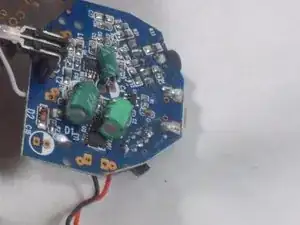

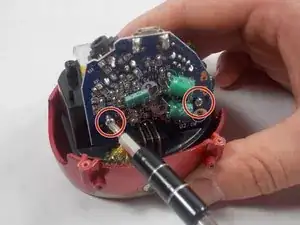

Снимите два винта, удерживающие плату.

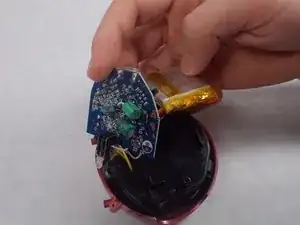

Осторожно приподнимите плату из передней части сборки, чтобы немного натянуть провода.
При извлечении платы осторожно прижмите верхнюю часть светодиода от сборки, одновременно подтягивая плату вверх. Это позволит светодиоду выйти из защитного углубления при извлечении платы.
Шаг 8

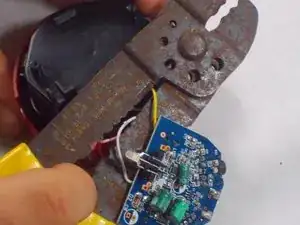

Отрежьте один из проводов кусачками примерно на дюйм от места, где плата подключается к блоку динамика.
Повторите для второго провода.
Отделите плату и батарею от блока динамика.
Шаг 9
Снимите старый блок динамика и установите новый блок динамика на место старого.

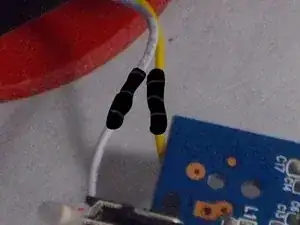

Скрутите провод, выступающий из блока, с проводом от платы так, чтобы они обвились друг вокруг друга. Закрепите соединение изолентой.
Повторите для второго провода.
Шаг 10

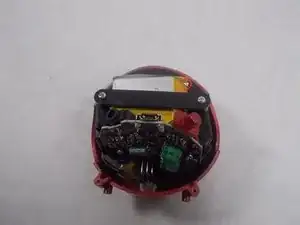

Установите плату на новый блок динамика, как показано на изображении.
Сначала вставьте светодиод в паз в нижней части блока динамика, затем аккуратно прижмите плату к блоку динамика так, чтобы пластиковые выступы блока прошли через два отверстия на плате и зафиксировали её.
Замените винты, удерживающие плату.
Замените винты на крышке отсека батареи, чтобы зафиксировать батарею.
Заключение
Для повторной сборки устройства выполните вышеуказанные шаги в обратном порядке.
Перевод руководства с ifixit.com
