Замена трансформатора Insignia NS-B2110
Следуйте этим инструкциям, чтобы снять и заменить трансформатор в вашем бумбоксе. Это требует несложной пайки, поэтому убедитесь, что у вас есть паяльник под рукой и вы умеете им пользоваться. Простой пошаговый гид по пайке можно найти здесь.
Шаг 1
Переверните стереосистему так, чтобы отверстие для CD было направлено вниз.
Двумя пальцами защипните защёлки и поднимите, чтобы открыть крышку отсека для аккумуляторов.
Шаг 2
Используя лопатку или пальцы, подведите под положительный контакт батареи и подожмите вверх. Когда она ослабнет, выньте батарею.
Повторяйте, пока все восемь батарей не будут удалены.
Убедитесь, что батареи установлены в правильной ориентации. Если устройство не включается, возможно, батареи вставлены в противоположном направлении.
Шаг 3
Отвинтите два винта 2 мм крестовой отверткой Phillips #2.
Шаг 4
Используя длинную крестовую отвертку Phillips #2, отвинтите один винт 6 мм, расположенный внутри отсека для батарей.
Той же отверткой удалите ещё четыре винта 6 мм вдоль внешней части корпуса.
Шаг 5
Пластиковой лопаткой подденьте нижнюю оболочку от основной лицевой панели динамика вдоль кромки.
На нижней крышке подключены два красных и два жёлтых провода, которые нельзя оторвать. Обращайтесь с корпусом аккуратно.
Когда части разойдутся, разъедините их и отложите нижнюю крышку в сторону, рядом со стереосистемой.
Шаг 6

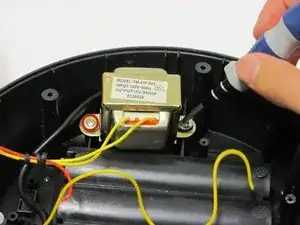

Крестовой отверткой Phillips #2 отвинтите два винта 4 мм в коробке трансформатора.

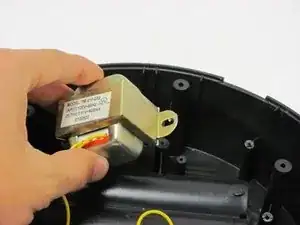

Снимите трансформатор и отложите его в сторону.
Шаг 7

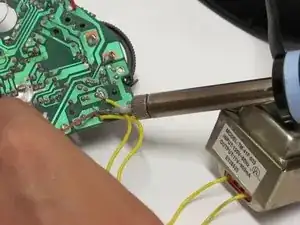

Удалите припой, соединяющий два жёлтых провода с зелёной платой в форме четвертькруга.
Шаг 8

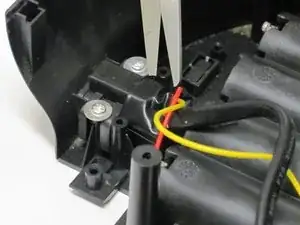

На конвертере будет полоска электропайки, закрепляющая его. Осторожно снимите эту ленту ножницами.
Отвинтите два винта 4 мм крестовой отверткой Phillips #2 с конвертера.

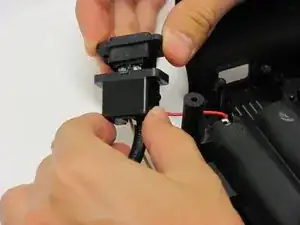

Снимите конвертер. Пластиковая оболочка соскользнёт — отложите её в сторону.
Шаг 9

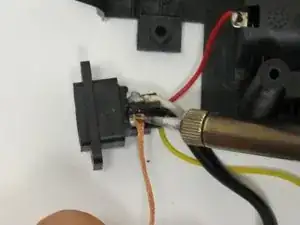

Удалите припой с красных и жёлтых проводов на конвертере.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
