Замена кнопок Insignia NS-B2110

Переверните стереосистему так, чтобы открытие для компакт-диска было направлено вниз.

Двумя пальцами сожмите защёлки и потяните вверх, чтобы открыть крышку отсека для батареек.

Используя лопаточку или пальцы, надавите на положительный контакт батареи. Когда она ослабнет, поднимите батарею и извлеките её.

Повторите, пока все восемь батарей не будут удалены.

Убедитесь, что батареи установлены в правильной ориентации. Если устройство не включается, возможно, батареи вставлены в обратном направлении.

Отверткой Phillips #2 снимите два винта 2 мм.

Длинной отверткой Phillips #2 отвинтите один винт 6 мм, расположенный внутри отсека для батареек.

Тем же инструментом снимите ещё четыре винта 6 мм по внешнему периметру корпуса.

Пластиковым инструментом для вскрытия подденьте нижнюю панель от передней части основного динамика вдоль кромки.

На нижней крышке прикреплены два красных и два жёлтых провода — не тяните их. Обращайтесь с корпусом аккуратно.

Когда части разойдутся, разъедините их и отложите нижнюю крышку в сторону, рядом со стереосистемой.

Отверткой Phillips #2 снимите пять винтов 5 мм с печатной платы «четверть круга».

Ещё провода! Обращайтесь с платой аккуратно и не натягивайте красные и белые провода, соединяющие плату с другими компонентами.

Снимите зелёную плату «четверть круга» и отложите в сторону.

На коричневой стороне платы «четверть круга» отсоедините два белых ленточных кабеля с розовыми полосами, прикреплённых к пластиковому разъёму. Для этого сожмите фиксаторы руками и потяните разъём наружу.

Отверткой Phillips #2 снимите четыре винта 6 мм с прямоугольной печатной платы.

Снимите два белых ленточных кабеля, прикреплённых к белым пластиковым разъёмам на плате: сожмите фиксаторы руками и потяните разъёмы наружу.

К этой плате также прикреплены красные и белые провода. Опять же, будьте осторожны, чтобы не натянуть их.

Снимите прямоугольную плату и отложите в сторону.

Отверткой Phillips #2 снимите два винта 5 мм с чёрной пластиковой рамки, которая ранее поддерживала прямоугольную плату.

Снимите чёрную пластиковую рамку.

Отверткой Phillips #1 снимите четыре винта 3 мм с серебряной металлической платы.

К этой плате прикреплены два белых ленточных кабеля. Снова будьте осторожны, чтобы не натянуть их.

Снимите металлическую плату и отложите её в сторону.

Отверткой Phillips #2 снимите два винта 3 мм с чёрной пластиковой рамки тюнера.

Тюнер хрупкий и может легко сломаться. Обращайтесь с ним осторожно.

Снимите чёрный пластиковый узел тюнера с помощью синего пластикового инструмента для вскрытия.

Поверните устройство так, чтобы лоток для компакт-дисков был вверх.

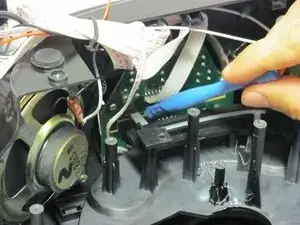

Используя синий пластиковый инструмент для вскрытия, разделите переднюю половину (с динамиками и индикатором) и заднюю половину (с антенной).

При разъединении устройства имейте в виду, что к передней половине всё ещё подключены провода. Будьте осторожны, чтобы не повредить их.

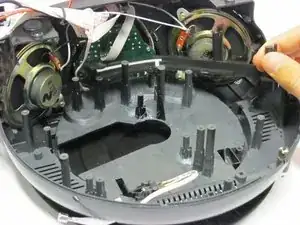

Разведите две пластиковые части в стороны. Для этого потребуется небольшое усилие.

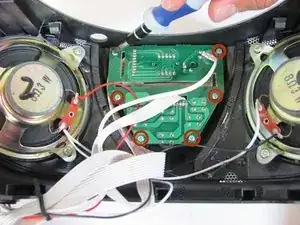

Снимите шесть винтов 5 мм крестообразной отверткой #2 с печатной платы.

Снимите плату. Возможно, потребуется немного покачать плату, чтобы она освободилась.

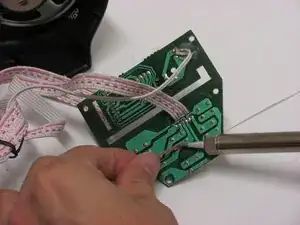

Удалите припой с задней стороны кнопки. Для каждой кнопки имеется 4 точки пайки.

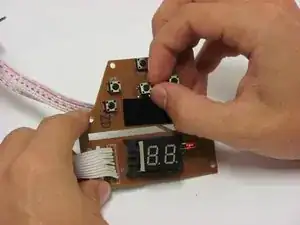

Снимите кнопку с печатной платы.
