Замена платы управления кнопками

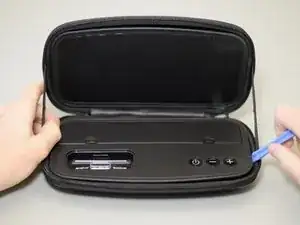

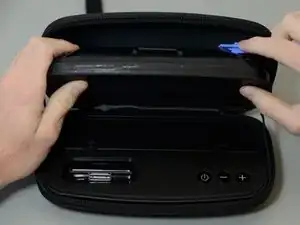

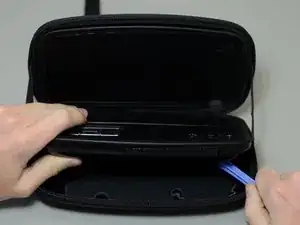

Отожмите внешний корпус iHome iP37. Возможно, потребуется дополнительный рычаг.

Примечание: Этот шаг самый сложный из‑за способа крепления. Клей, удерживающий внешний корпус с внутренностями, не разрушается легко. Возможно, стоит использовать iOpener от iFixit, чтобы размягчить клей.

Примечание: Процесс одинаков для верхней и нижней половин. Чтобы определить половины, обратите внимание на следующие детали: верхняя половина имеет металлическую решётку, а нижняя — кнопки. Если вы заменяете какие‑либо другие компоненты, отожмите нижнюю половину.

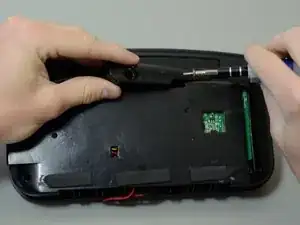

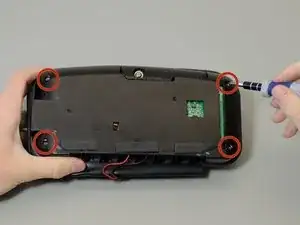

Удалите четыре винта 9 мм из пластикового корпуса; для этого понадобится крестовая отвёртка Phillips #2.

Удалите фланцевый винт 9 мм из противовеса; для этого понадобится крестовая отвёртка Phillips #2.

Поднимите и снимите противовес.

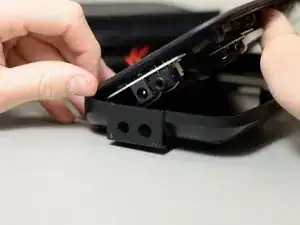

Поднимите и снимите пластиковый корпус.

Примечание: Лучше поднимать корпус начиная со стороны без выступающего аудиоразъёма 3,5 мм и разъёма питания.

Напоминание: В процессе резиновая крышка, скорее всего, сместится. Убедитесь, что вернули эту крышку на маленькие штифты перед установкой пластикового корпуса обратно.

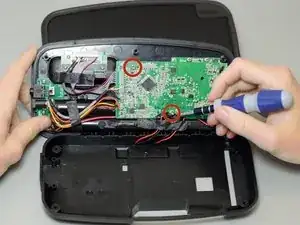

Удалите два винта 9 мм, которые крепят основную печатную плату к остальной части iP37; для этого понадобится крестовая отвёртка Phillips #2.

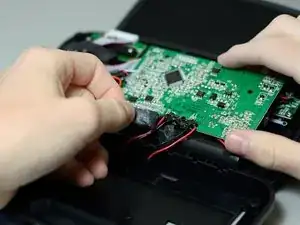

Снимите чёрную ленту, закрывающую красные провода, подключённые к плате.

Под этой платой есть ленточная проводка. Будьте осторожны, чтобы не повредить её при снятии платы.

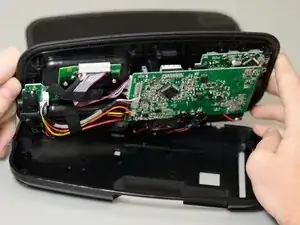

Медленно поднимите плату от остальной части устройства

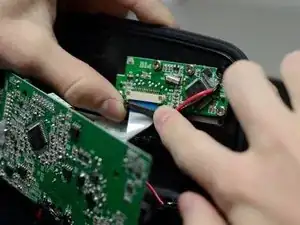

Снимите ленточный кабель, сначала извлекая коричневую вставку из разъёма на плате кнопок

Вытяните ленту из разъёма на плате кнопок за синий язычок.

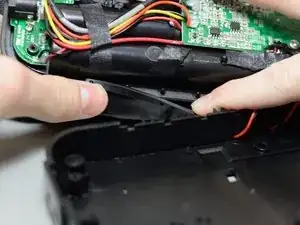

Аккуратно отсоедините белый 11‑контактный разъём от основной платы.

Плотно потяните за разъём и при необходимости слегка подденьте его отвёрткой.

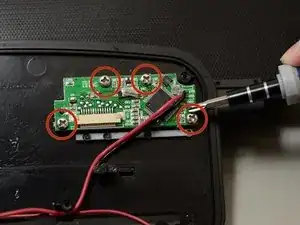

Удалите четыре винта 6 мм, которые фиксируют плату контроллера кнопок к остальной части устройства; для этого потребуется крестовая отвёртка Phillips #2.

Примечание: Поскольку основная плата находится над этой платой, возможно, придётся сдвинуть основную плату в сторону, чтобы получить доступ к винтам.

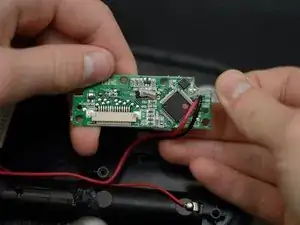

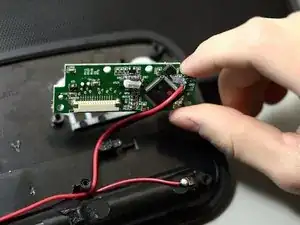

Поднимите плату от остальной части устройства.

Отклейте клей, соединяющий красный и чёрный провода с платой.

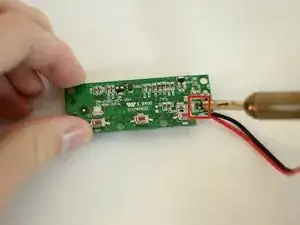

С помощью оплетки для припоя и паяльника удалите припой с концов красного и чёрного проводов на другой стороне платы.

Для получения дополнительной информации о пайке обратитесь к руководству iFixit по пайке: soldering guide.
