Замена динамика Insignia NS-B2110

Переверните стереосистему так, чтобы окно для компакт-диска было направлено вниз.

Двумя пальцами зажмите защёлки и поднимите, чтобы открыть крышку отсека для батарей.

С помощью лопатки или пальцев поддавите на положительный конец батареи. Когда она ослабнет, поднимите батарею и выньте её.

Повторяйте, пока все восемь батарей не будут удалены.

Убедитесь, что батареи установлены в правильной ориентации. Если устройство не включается, возможно, батареи вставлены в противоположном положении.

Отверткой Phillips #2 выкрутите два винта 2 мм.

Длинной отверткой Phillips #2 выкрутите один винт 6 мм, расположенный внутри отсека для батарей.

Той же отверткой выкрутите ещё четыре винта 6 мм по периметру корпуса.

Пластиковой лопаткой подденьте нижнюю часть корпуса у основной лицевой панели динамика по кромке.

К нижней крышке прикреплены два красных и два жёлтых провода, которые нельзя отрывать. Обращайтесь с корпусом осторожно.

Когда части разомкнутся, разъедините их и отложите нижнюю крышку рядом со стереосистемой.

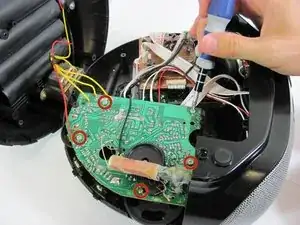

Отверткой Phillips #2 выкрутите пять винтов 5 мм с «четвертькруглой» печатной платы.

Ещё провода! Обращайтесь с платой осторожно и не растягивайте красные и белые провода, соединяющие плату с другими компонентами.

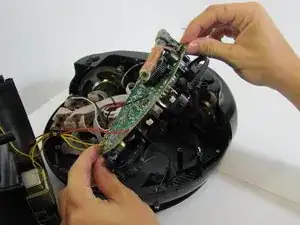

Снимите зелёную четвертькруглую плату и отложите в сторону.

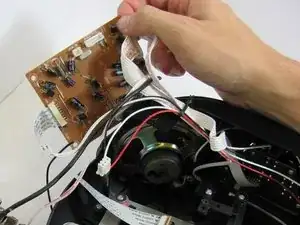

На коричневой стороне четвертькруглой платы снимите два белых ленточных кабеля с розовыми полосами, закреплённых в пластиковом разъёме. Для этого зажмите защёлки руками и тяните разъём наружу.

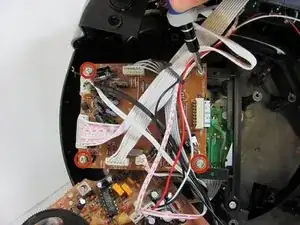

Отверткой Phillips #2 выкрутите четыре винта 6 мм с прямоугольной печатной платы.

Снимите два белых ленточных кабеля, подключённых к белым пластиковым разъёмам на плате, зажав защёлки руками и потянув разъёмы наружу.

К этой плате также подсоединены красные и белые провода. Снова будьте осторожны, чтобы не растянуть их.

Снимите прямоугольную плату и отложите её в сторону.

Отверткой Phillips #2 выкрутите два винта 5 мм из чёрной пластиковой рамки, которая ранее держала прямоугольную плату.

Снимите чёрную пластиковую рамку.

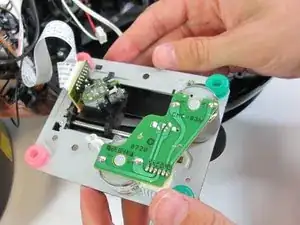

Отверткой Phillips #1 выкрутите четыре винта 3 мм с серебристой металлической платы.

К этой плате прикреплены два белых ленточных кабеля. Снова будьте осторожны, чтобы не растянуть их.

Снимите металлическую плату и отложите в сторону.

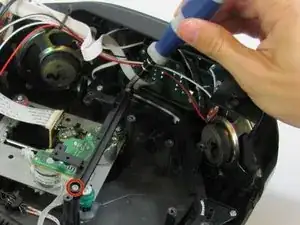

Отверткой Phillips #2 выкрутите два винта 3 мм из чёрной пластиковой рамки тюнера.

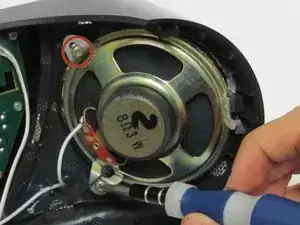

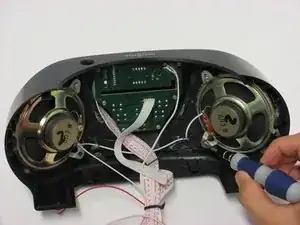

Отверткой Phillips #2 выкрутите два винта 5 мм из динамика.

Края динамика очень тонкие и острые и могут порезать палец.

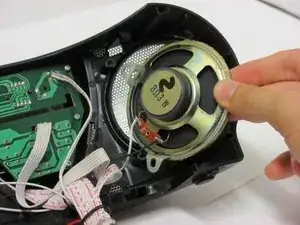

На динамике имеется тонкий слой клея, удерживающий его на месте. Небольшое усилие пальцами позволит вытащить его. Снимите динамик и положите его лицевой стороной вниз на стол.

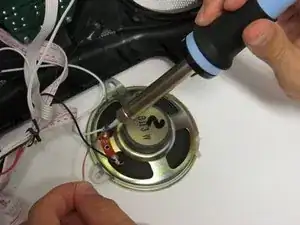

Удалите припой с двух чёрного и белого проводов, подключённых к динамику.
