Замена светодиодного дисплея Insignia NS-B2110

Электроника

Следуйте этому руководству, чтобы заменить светодиодный дисплей и легче управлять воспроизведением музыки. Провода могут создавать некоторый беспорядок, поэтому убедитесь, что у Вас есть чистое место для работы. В этом руководстве требуется пайка. Если Вы не знаете, как паять, простое пошаговое руководство можно найти здесь.

Шаг 1

Переверните магнитолу так, чтобы отсек для компакт-дисков оказался внизу.

Двумя пальцами сожмите фиксаторы и приподнимите крышку защиты батарейки, чтобы открыть её.

Шаг 2

Используя лопатку или пальцы, нажмите вверх на плюсовой контакт батарейки. Как только она ослабнет, выньте её.

Повторите, пока не будут удалены все восемь батареек.

Убедитесь, что батарейки вставлены в правильном направлении. Если устройство не включается, возможно, батарейки установлены в обратном положении.

Шаг 3

Отверткой Phillips #2 выкрутите два винта длиной 2 мм.

Шаг 4

Длинной отверткой Phillips #2 выкрутите один 6-миллиметровый винт, расположенный внутри отсека батареек.

Той же отверткой выкрутите еще четыре 6-миллиметровых винта по внешнему краю корпуса.

Шаг 5

Пластиковой откидной присоской отделите нижнюю часть корпуса от передней панели основного динамика вдоль края.

На нижней крышке закреплены два красных и два желтых провода, которые нельзя отрывать. Обращайтесь с корпусом аккуратно.

После разделения деталей аккуратно разведите их и отложите нижнюю крышку в сторону, рядом с магнитолой.

Шаг 6

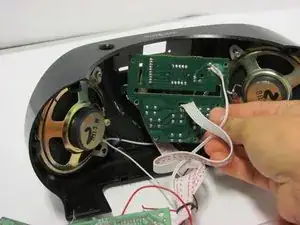

Отверткой Phillips #2 выкрутите пять 5-миллиметровых винтов с «четвертькруглой» платы.

Еще больше проводов! Обрабатывайте плату осторожно и следите, чтобы не перетягивать красные и белые провода, соединяющие плату с другими компонентами.

Снимите зеленую плату четвертькруглой формы и отложите в сторону.

Шаг 7

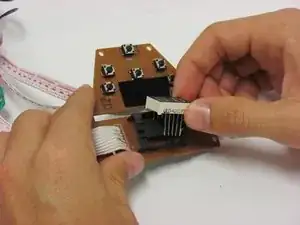

С коричневой стороны четвертькруглой платы снимите два белых ленточных кабеля с розовыми полосками, подключенных к пластиковому разъёму. Для этого пальцами сожмите фиксаторы и потяните разъём наружу.
