Замена вспомогательного (AUX) порта Marvel iHome MR-M66
В этом руководстве описаны все шаги по разборке устройства, извлечению старого вспомогательного порта и припаиванию нового. Для выполнения требуется базовое умение паять; при неправильном выполнении возможно получение травмы. Людям с нарушениями работы рук или запястий рекомендуется поручить замену другому человеку, чтобы избежать травм.
Шаг 1
Удалите два из трёх винтов, показанных на нижней части устройства.
Начните выкручивать последний винт, но оставьте его частично в гнезде, чтобы было проще снять нижнюю крышку.
Шаг 2
Снимите нижнюю крышку, потянув за винт или используя пластиковый инструмент для вскрытия, чтобы поддеть крышку.
После снятия нижней крышки удалите два винта.
Шаг 3
Используйте лопатку, чтобы освободить маленькую фиксационную защёлку, удерживающую ножки на нижней части устройства.
Будьте осторожны: чрезмерная сила может сломать защёлку.
Удалите два винта с задней стороны устройства.
Шаг 4
Используя пластиковый инструмент для вскрытия и вашу руку, разъедините переднюю и заднюю панели корпуса.
Начиная с низа, используйте пластиковый инструмент, чтобы создать начальное разделение, и продолжайте вдоль шва до верхней части устройства.
Этот шаг требует наибольшего времени и терпения, поэтому действуйте аккуратно.
Переключатель питания, скорее всего, окажется ослабленным в процессе, и вы услышите что-то, бряцающее внутри устройства.
Шаг 5
Снимите по две боковые панели с каждой стороны устройства, когда появится значительное разделение.
Они не прикреплены к корпусу, поэтому их можно аккуратно покачать и освободить.
Продолжайте снимать заднюю крышку устройства.
Удалите красную крышку с выключателя питания.
Шаг 6

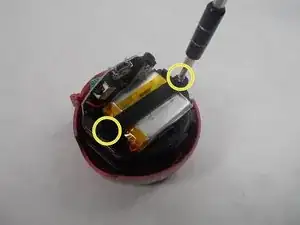

Удалите два показанных винта, чтобы получить доступ к батарее.
Шаг 7

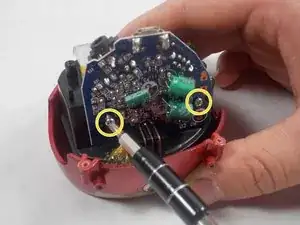

Удалите два показанных винта, чтобы освободить плату.

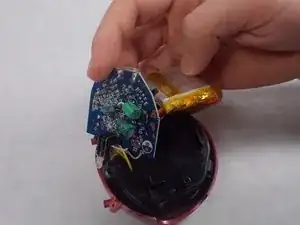

Аккуратно извлеките батарею и плату.
Они будут соединены проводами батареи.
Шаг 8

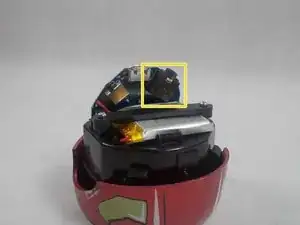

Найдите вспомогательный порт на верхней стороне платы.
На нижней стороне платы найдите металлический контакт, соединяющий порт с платой.

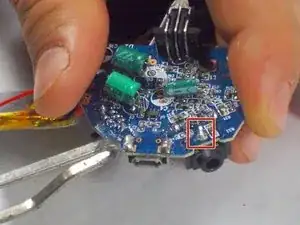

Используйте паяльник, чтобы отсоединить контакт.

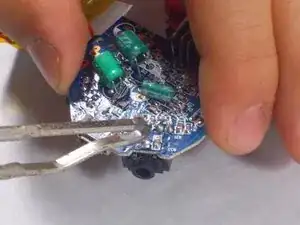

Пинцетом удалите старый вспомогательный порт.
Установите новый вспомогательный порт на то же место и припаяйте его к плате.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
