Замена вспомогательного порта Insignia NS-SPBTBRICK-CM
Это руководство подробно объясняет замену вспомогательного порта в Bluetooth-динамике Insignia. Читайте, если вам нужны пошаговые инструкции по замене вспомогательного порта. Если у вас есть физические ограничения в руке, запястье или руке, рассмотрите возможность привлечения другого человека, так как эти операции требуют устойчивых рук.
Шаг 1

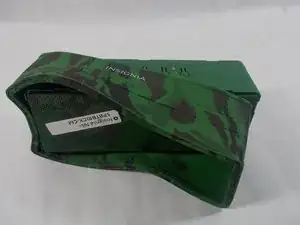

Снимите резиновый чехол.
Шаг 2

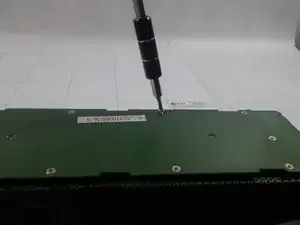

Используйте указанную отвертку, чтобы открутить десять винтов на задней крышке.
Шаг 3
Снимите заднюю крышку. Будьте осторожны, чтобы не потерять винты — они очень маленькие и легко теряются.
Шаг 4

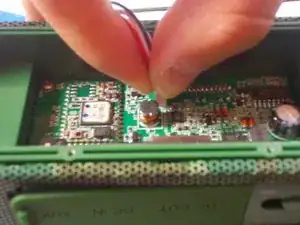

Аккумулятор приклеен к задней крышке липкой лентой. Отключите провода, соединяющие аккумулятор с динамиком.
Шаг 5
После успешного снятия аккумулятора и задней крышки используйте паяльник, подставив жало паяльника с одной стороны кнопки вспомогательного порта.
Шаг 6

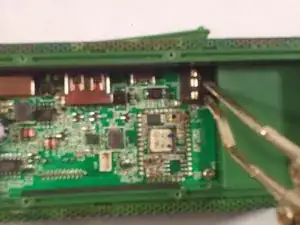

Когда металл нагреется, используйте пинцет, чтобы захватить деталь и снять её с платы. Будьте осторожны, чтобы не повредить плату теплом. Также осторожно удаляйте деталь — металл будет очень горячим.
Шаг 7
После удаления переключателя с платы установите новый переключатель на то же место, где был старый.
Шаг 8
Используйте паяльник, чтобы припаять новый переключатель на место старого.
Шаг 9
После того как новая деталь правильно припаяна на место, верните аккумулятор и заднюю крышку на устройство и прикрутите крышку обратно, используя указанную отвертку и десять винтов.
Шаг 10
Наденьте резиновый чехол обратно на устройство. Убедитесь, что чехол выровнен по нужным элементам для правильной посадки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
