Замена блока логической платы iPod Nano 7-го поколения

Рекомендуется очистить микроволновую печь перед началом работы, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Если у микроволновки поворотный столик, убедитесь, что он свободно вращается. Если iOpener заклинивает, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновой печи, может потребоваться больше или меньше времени. iOpener достаточно прогрет, когда становится едва слишком горячим для прикосновения.

Во время процесса ремонта, по мере остывания iOpener, периодически нагревайте его в микроволновке дополнительно по тридцать секунд.

Следите за тем, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его разрыву. Не нагревайте выше 100 ˚C (212 ˚F).

Никогда не прикасайтесь к iOpener, если он вздулся.

Если iOpener в центре всё ещё слишком горячий, продолжайте использовать его, пока он немного остынет, прежде чем нагревать повторно. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Извлеките iOpener из микроволновой печи, держась за один из двух плоских концов, чтобы не касаться горячего центра.

iOpener будет очень горячим — будьте осторожны при обращении с ним. При необходимости используйте кухонную перчатку.

Если у Вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы полностью погрузить в неё iOpener.

Доведите воду до кипения. Выключите нагрев.

Опустите iOpener в горячую воду на 2–3 минуты. Убедитесь, что он полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, снова доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Положите iOpener на пластиковую вставку, чтобы ослабить клей. Дайте пакету пролежать на устройстве примерно 90 секунд, прежде чем пытаться открыть панель.

Используйте пластиковую отвёртку, чтобы потянуть заднюю пластиковую крышку в сторону от устройства, пока не появится достаточно места для вставки лопатки.

Вставьте лопатку под крышку, затем подденьте крышку вверх и в сторону от устройства.

Снимите заднюю пластиковую крышку с iPod.

Очень осторожно снимайте пластиковую крышку, так как к ней приклеена антенна Bluetooth.

Аккуратно отогните антенну Bluetooth вправо, чтобы она не мешала винтам в нижней части устройства.

Выкрутите один винт 1,4 мм Phillips #000 из чёрного пластикового распорного элемента.

Используйте пластиковую отвёртку, чтобы снять чёрный пластиковый распорный элемент с Nano.

Выкрутите два винта 2 мм Phillips #000 из нижней части корпуса.

Вставьте пластиковую отвёртку в щель между белой передней пластиковой панелью и задним корпусом.

Перемещайте отвёртку вдоль края передней панели, освобождая её от защёлок и клея.

Используйте лопатку, чтобы нажать на фиксатор винта средней рамы вверх и наружу из заднего корпуса.

Используйте металлическую лопатку, чтобы аккуратно поддеть область рядом с разъёмом Lightning и под всеми частями передней панели: передним стеклом/цифровизатором, ЖК-дисплеем и металлической средней рамой.

Клей под блоком из металлической средней рамы и дисплея очень прочный, а компоненты хрупкие, поэтому действуйте медленно и аккуратно. Убедитесь, что не изгибаете экран ЖК.

Продолжайте поддевать края под передней панелью, освобождая защёлки и клей по бокам устройства.

Оттяните переднюю панель немного вниз и частично наружу из устройства.

Достаточно открыть устройство лишь настолько, чтобы получить доступ к разъёмам кабелей дисплея рядом с кнопкой сна/включения.

Не отделяйте обе половины полностью — они всё ещё соединены несколькими кабелями.

Используйте лопатку, чтобы отсоединить разъёмы кабеля цифровизатора и кабеля данных дисплея.

Аккуратно раскройте две половинки устройства, чтобы получить доступ к внутренним компонентам.

Не пытайтесь полностью разъединить две части, так как они всё ещё соединены припаянным кабелем.

Подтяните вверх язычок от батареи, чтобы освободить её от клея.

Переверните батарею в сторону задней крышки для надёжного хранения.

Полностью отделите переднюю панель от остальной части устройства.

Переверните батарею вниз, поверх материнской платы, чтобы получить доступ к сборке кнопки сна/питания.

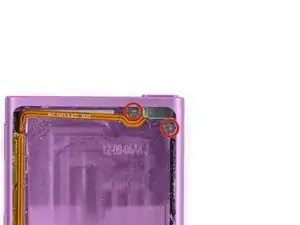

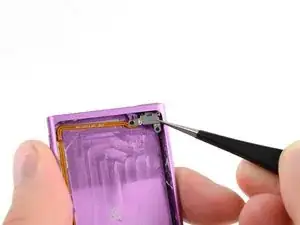

Выкрутите два винта Phillips #000 длиной 1,4 мм из кронштейна кнопки сна/питания.

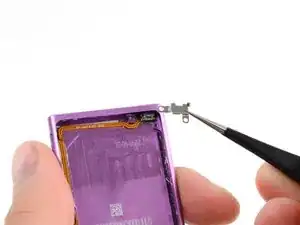

Снимите кронштейн кнопки сна/питания с задней крышки.

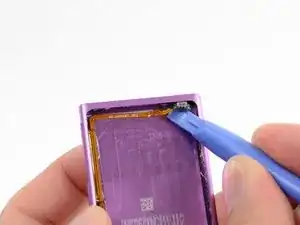

Вставьте пластиковую лопатку под кнопку включения/сна и аккуратно подденьте её вверх, чтобы освободить от клея.

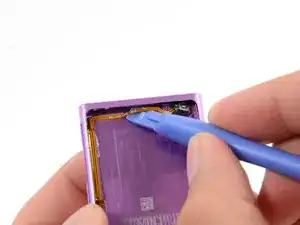

Проведите пластиковой лопаткой вдоль нижней стороны ленточного кабеля кнопки включения/сна.

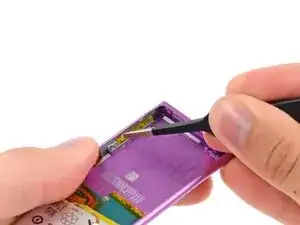

Продолжайте освобождать ленточный кабель, пока не получите доступ к кнопкам громкости на левой стороне задней крышки.

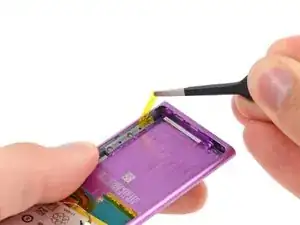

Снимите и удалите ленту, закрывающую сборку кнопок регулировки громкости.

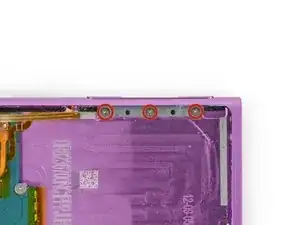

Выкрутите три винта Phillips #000 длиной 1,4 мм, крепящие сборку кнопок регулировки громкости к задней крышке.

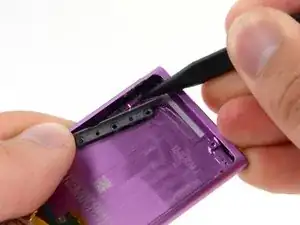

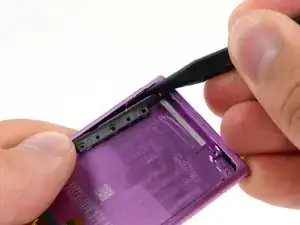

Используя острый конец лопатки, подденьте сборку кнопок регулировки громкости, отводя её от края корпуса.

Не удаляйте сборку кнопок регулировки громкости полностью из устройства, так как она всё ещё соединена с материнской платой припаянным кабелем.

Переверните батарею обратно в углубление, чтобы открыть доступ к разъёму наушников.

Выкрутите один винт Phillips #000 длиной 2,8 мм из разъёма наушников.

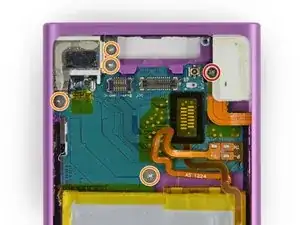

Выкрутите четыре винта Phillips #000 из разъёма Lightning и материнской платы.

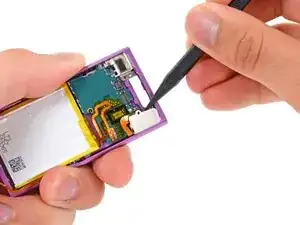

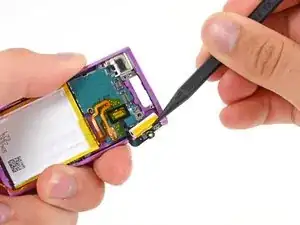

Используйте лопатку, чтобы поддеть разъём наушников и отделить его от клея, фиксирующего его на задней крышке.

Не извлекайте разъём наушников полностью, так как его ленточный кабель всё ещё припаян к материнской плате.

Используйте плоский конец лопатки, чтобы отодвинуть материнскую плату от краёв задней крышки и освободить разъём Lightning.

После того как разъём Lightning ослаблен, слегка подтолкните его изнутри от корпуса, чтобы освободить дополнительно.

Аккуратно вытащите сборку материнской платы из задней крышки.

Если ощущается сопротивление, возможно, кабели или компоненты всё ещё зафиксированы клеем. Не пытайтесь извлекать сборку без дополнительного аккуратного поддевания лопаткой.
