Замена USB-порта в Garmin Nuvi 1490T

Перед продолжением отключите питание навигатора.

Найдите зазор между рамкой и корпусом.

Аккуратно вставьте пластиковую лопатку в зазор, чтобы отделить рамку от корпуса.

Чрезмерное усилие может привести к повреждению или царапинам на экране дисплея.

Перемещайте пластиковую лопатку по периметру, чтобы полностью снять рамку.

Открутите четыре винта длиной 11,0 мм с помощью отвёртки Torx T5.

Используя пластиковую лопатку, отсоедините рамку от корпуса устройства.

Руками полностью разъедините рамку с корпусом.

Отложите детали рамки в сторону.

Аккуратно приподнимите экран дисплея пальцами, чтобы убедиться, что он соединён с корпусом только шлейфом.

Снимите полоску изоленты, закрывающую точку соединения материнской платы и дисплея.

Используя пластиковую лопатку или пальцы, поднимите защёлку ZIF-разъёма, удерживающего шлейф на месте.

Аккуратно извлеките шлейф из разъёма пинцетом или двумя пальцами.

Аккуратно отсоедините дисплей, потянув его вверх. Отложите дисплей в сторону.

Если экран дисплея не отсоединяется легко, убедитесь, что защёлка ZIF-разъёма больше его не фиксирует.

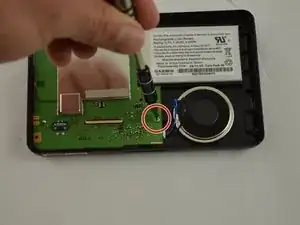

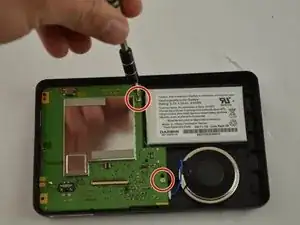

Используйте отвёртку T5 Torx, чтобы открутить два винта длиной 5,0 мм на материнской плате.

Переверните материнскую плату в сторону аккумулятора.

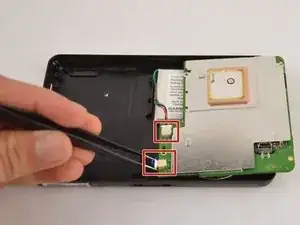

Используя пинцет, отключите два проводных соединителя от материнской платы.

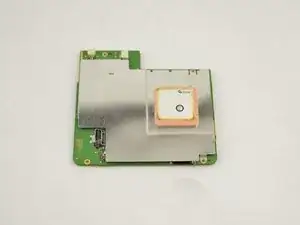

Извлеките материнскую плату и найдите USB-порт.

Если вы впервые работаете с паяльником, перейдите по ссылке, чтобы узнать, как паять. Как паять и демонтировать паяные соединения

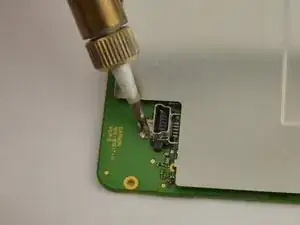

Аккуратно и бережно нагрейте припой, которым USB-порт припаян к печатной плате.

Аккуратно снимите USB-порт с помощью металлического пинцета и отложите его в сторону.
