Замена экрана дисплея Oculus Rift Development Kit 2

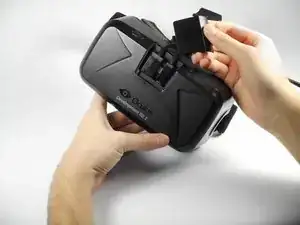

Снимите переднюю панель.

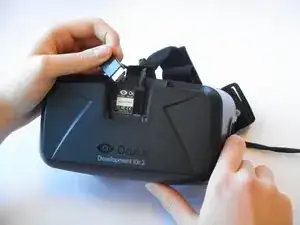

Отключите кабели USB и HDMI от устройства Oculus Rift DK2.

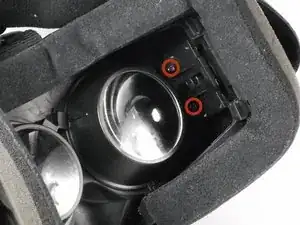

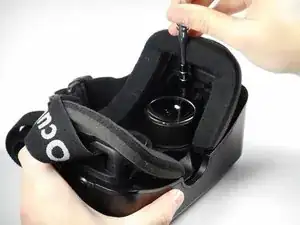

Открутите четыре винта Phillips #0 длиной 3/8 дюйма из внутренней части гарнитуры.

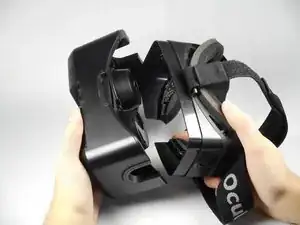

После снятия винтов аккуратно раздвиньте раму оголовья от корпуса гарнитуры.

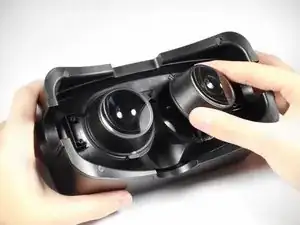

Удерживая Oculus экраном вверх, поверните правый объектив по часовой стрелке и извлеките его. Повторите для левого объектива, повернув его против часовой стрелки.

Пинцетом осторожно поднимите четыре резиновых заглушки, как показано на изображении. Заглушки плотно сидят, поэтому может понадобиться слегка пошевелить их пинцетом, чтобы освободить.

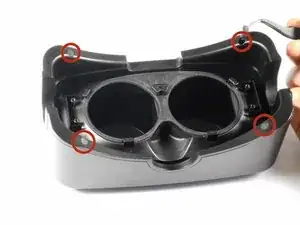

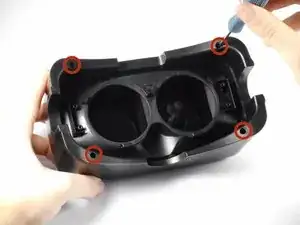

Открутите четыре винта длиной 3/8 дюйма, крепящих корпус оправы к передней панели.

Перед снятием лицевой панели прочитайте следующий шаг!

Осторожно отделите лицевую панель от крышки. Аккуратно положите крышку поверх лицевой панели, как показано на изображениях.

Не прилагайте чрезмерных усилий при разделении этих двух частей. К каждой из них подключён хрупкий ленточный кабель.

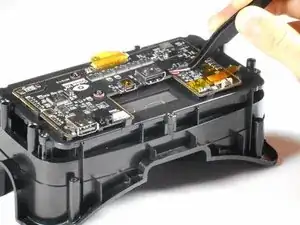

Осторожно потяните за маленькие боковые фиксаторы на разъёме ленточного кабеля, как показано, чтобы освободить кабель.

Отводите фиксаторы от себя, удерживая гарнитуру в ориентации, как на изображении. Аккуратно выведите ленточный кабель.

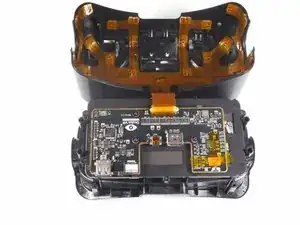

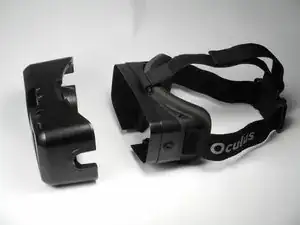

Гарнитура теперь должна состоять из двух отдельных частей.

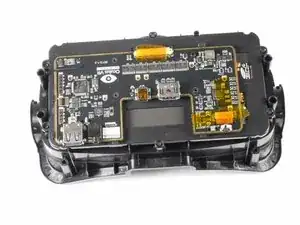

Открутите три винта Phillips #00 длиной 1/4 дюйма, как показано, и пинцетом осторожно извлеките их.

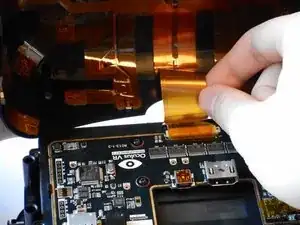

Поднимите ленту и аккуратно приподнимите ленточный кабель видеоданных с помощью пластиковой лопатки, как показано на изображении.

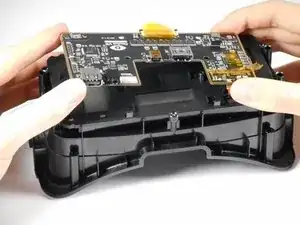

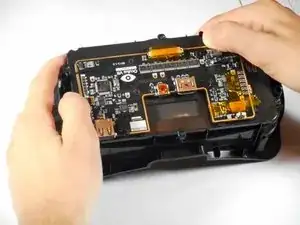

Осторожно отогните защёлки платы, чтобы освободить материнскую плату. Теперь материнская плата должна легко подняться.

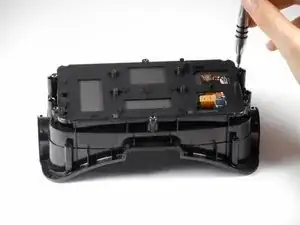

Открутите шесть винтов Phillips #1 длиной 1/4 дюйма, как показано. На каждой короткой стороне должно быть по два винта, на каждой длинной — по одному.

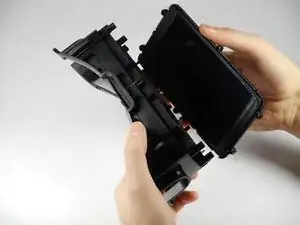

Аккуратно поднимите пластиковое крепление экрана вместе с экраном дисплея вверх от оставшейся части лицевой панели.
