Разборка кнопки включения/выключения GPS-навигатора Garmin "Edge Touring" не удалась

Электроника

Это GPS-навигатор Garmin, с встроенными функциями, специфичными для велосипедистов. Я использовал его около 10 лет, и он работал неплохо. Но в последние несколько дней его сложно было включить. Кнопка включения/выключения находится сбоку навигатора. А сегодня я не смог его выключить. Пришло время разобрать его, чтобы посмотреть, что можно сделать.

Шаг 1

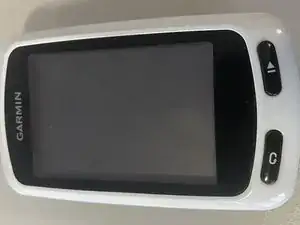

Это передняя и задняя части описанной модели. Edge Touring.

Шаг 2

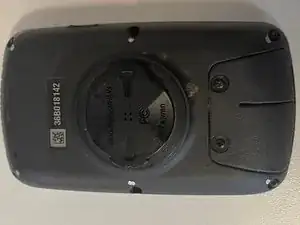

На задней стороне Garmin имеется шесть винтов Torx T05, которые необходимо снять. После их удаления переднюю часть устройства можно поднять.

(два винта с крестообразной головкой на фото удерживают пластиковые защелки. Пластиковые защелки закрывают USB-порт и слот для карты microSD)

Шаг 3

После удаления 6 винтов верхняя часть легко снимается. На фото верхняя часть справа, а остальная часть GPS слева. Верхняя часть прозрачная, это просто сенсорный экран. Фактический экран LCD находится слева.

Важное примечание: вы можете увидеть подключенный кабель с нажимной стыковкой, прикрепленный к верхнему сенсорному экрану, и его разъем на основной плате GPS. Кабель сенсорного экрана ОЧЕНЬ короткий, поэтому его практически невозможно оставить подключенным при разборке GPS. Это также усложняет повторную сборку после завершения процесса.

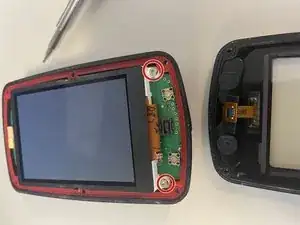

Два серебристых винта Torx выделены красным, они крепят экран к основной плате.

Шаг 4

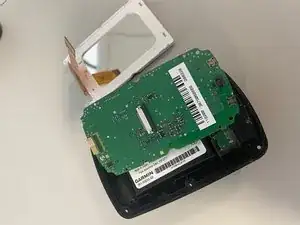

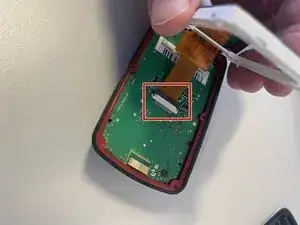

Сам экран LCD закреплен двумя винтами Torx. После их удаления вы можете поднять экран с основной платы. Здесь не так много, чтобы увидеть. Соединитель кабеля с встраиванием, который можно ослабить, потянув маленькую серую часть к нижней части GPS.

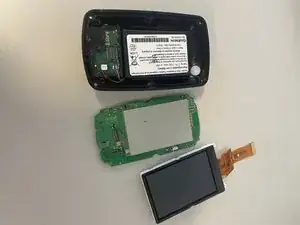

Вторая и третья фотографии показывают снятые детали.

Шаг 5

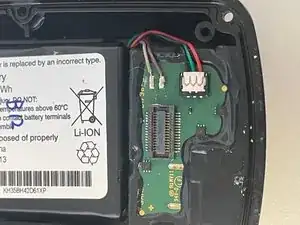

Крупный план раздела зарядки батареи. Это приклеено, и я не пробовал разбирать его. Батарея все еще хорошо заряжается после всех этих лет.

Шаг 6

Это причина, почему я разобрал GPS. После столь долгого использования я внезапно не смог его включить и выключить. Кнопка включения/выключения находится сбоку навигатора, как показано. Твердая резиновая деталь треснула внутри устройства. Поскольку она была сломана, она не могла нажать кнопку включения/выключения на основной плате.

Вы можете видеть маленькую тр

Перевод руководства с ifixit.com
