Завершение проводки авиационной электроники Garmin

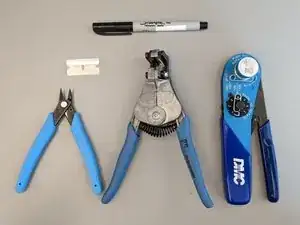

Кримперы DMC с соответствующей турелью

Стрипперы для проводов

Бокорезы заподлицо

Лезвие

Маркер с тонким наконечником или принтер этикеток для проводов

Термофен

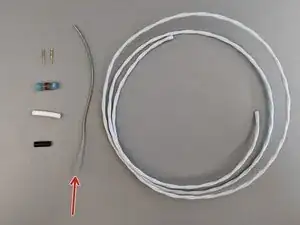

Провод

Оплётка экрана

Термоусадка (2 штуки), по крайней мере одна белая

Герметичный сплайс

Контакты (штифты)

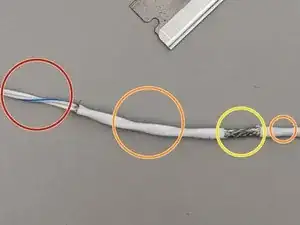

Внутренние провода — по ним передаётся сигнал

Внешний слой изоляции

Экранирование — оплётка внутри провода поверх внутренних проводников. Это защищает сигнал от помех и предотвращает его влияние на другие сигналы. Экран присоединяется к заземлению

Откройте около 1,5" экрана, сняв внешний слой изоляции.

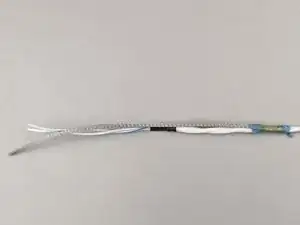

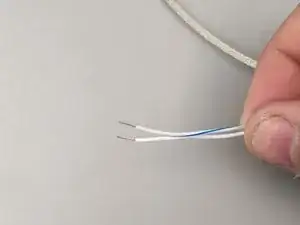

Удалите оплётку, чтобы обнажить провода

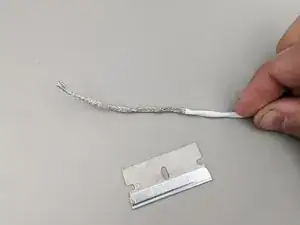

Вариант 1: расплетите оплётку и отрежьте её от провода

Вариант 2: аккуратно срежьте оплётку, не повредив внутренние провода

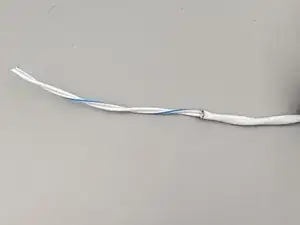

Вырежьте участок длиной 0,25" во внешнем слое изоляции примерно в 2,5" от конца провода.

Это выполняется лезвием. Новое лезвие легче прорезает изоляцию, но также может повредить оплётку. Тупое лезвие труднее резать, но оно более снисходительно к ошибкам.

Если оплётка будет прорезана и внутренние проводники повреждены, высока вероятность короткого замыкания на массу — такой участок провода необходимо отрезать и начать заново.

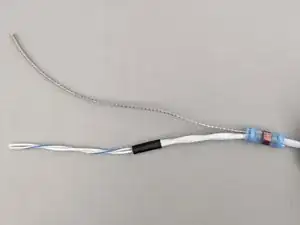

Наденьте герметичный сплайс поверх отрезанного участка оплётки и вставьте в него оплётку. Припоечное кольцо должно перекрывать как обнажённую оплётку, так и оплётку, вставленную в сплайс.

Наденьте кусок термоусадки на конец провода в месте разреза экрана и внешней изоляции. Это защитит конец провода.

Нагрейте сплайс и термоусадку термофеном. Убедитесь, что припой расплавился в сплайсе, соединяя оплётку с экраном.

Зачистите провода на соответствующую длину — подробно в следующем шаге

Обожмите клеммы на проводе

Длина зачистки должна быть чуть длиннее гильзы (того места, куда вставляется провод) обжимного контакта

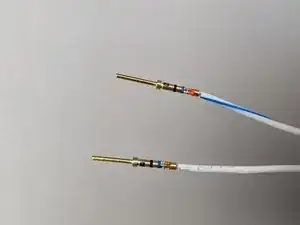

На первой картинке показано правильное окончание

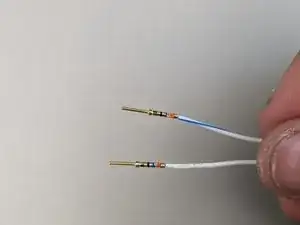

На второй картинке показано слишком длинное оголение провода

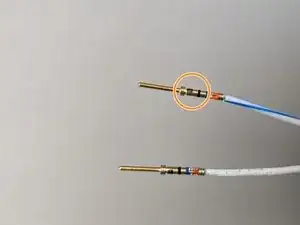

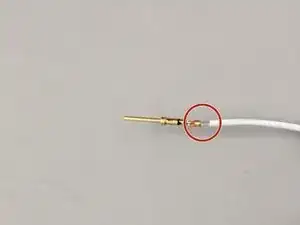

Чтобы убедиться, что провод зачистили достаточно, жилы проводника должны быть видны в контрольном окне, обведённом на третьей картинке

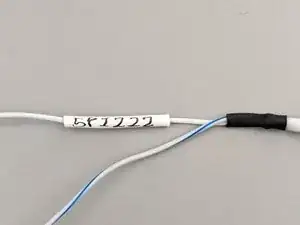

Наденьте термоусадку с нанесённым номером провода для идентификации после установки

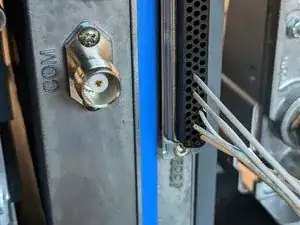

Вставьте контакты в разъём — они должны зафиксироваться и требовать специального инструмента для извлечения

Обожмите кольцевую клемму на оплётке экрана

Установите кольцевую клемму в назначенное место заземления. Часто это задняя оболочка разъёма.

Этот шаг выполняется последним, после установки всех проводов в разъём и сборки задней оболочки. Иногда на заднюю оболочку необходимо установить отдельную шину заземления.
