Замена материнской платы Garmin Dezl 770LMT

Переверните устройство экраном вниз и используйте отвертку, чтобы удалить все восемь винтов с задней панели.

Вставьте нейлоновую лопатку в соединение между передней и задней панелями и осторожно поднимите по краю устройства.

Используйте лопатку, чтобы аккуратно отделить экран от устройства со всех сторон.

Осторожно поднимите экран, чтобы не отвинтить шлейф, соединяющий экран с материнской платой.

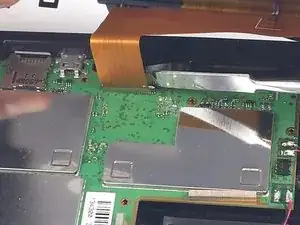

После удаления задней крышки вы увидите шлейф медного цвета, подключенный к серой петле.

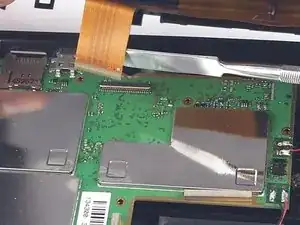

Осторожно снимите петлю со шлейфа с помощью лопатки, и шлейф выйдет.

При работе с чувствительными внутренними компонентами следует использовать обычную черную нейлоновую лопатку, когда это возможно.

Обязательно носите антистатический браслет при работе с материнской платой.

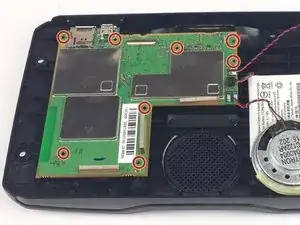

Используя отвертку Torx T5, удалите восемь винтов, крепящих материнскую плату к корпусу.

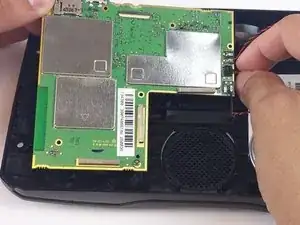

Осторожно отсоедините шлейф, соединяющий батарею с материнской платой, аккуратно поднимая его вверх от платы.

Не тяните шлейф в сторону батареи. Сварные соединения, удерживающие порт на материнской плате, могут сломаться.

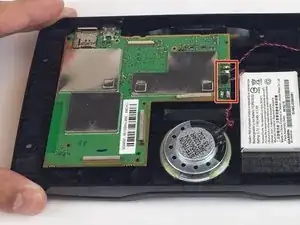

Если вы хотите снять антенну и динамик, вам нужно будет отпайка их от материнской платы. Это не требуется для удаления материнской платы.
