Разборка калькулятора TI-60

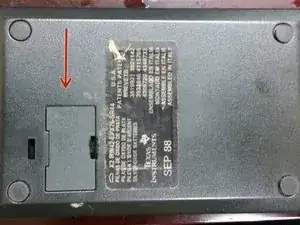

Найдите отсек для батареек.

Используйте инструмент, чтобы поддеть крышку отсека для батареек.

Извлеките батарейки.

Если калькулятор не включается, возможно, нужно просто очистить контакты в отсеке для батареек — проверьте их сейчас.

Я использовал небольшую отвертку с плоским лезвием, но лучше использовать пластиковую шильну, если она есть.

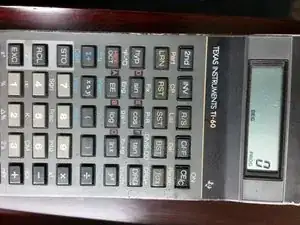

Вставьте инструмент между передней панелью и корпусом.

Осторожно подденьте вверх.

Проведите инструмент по периметру, аккуратно поддёргивая по ходу.

Если отломится небольшая защёлка, это допустимо. Постарайтесь лишь не ломать слишком много :)

Этот шаг необязателен, но он даёт возможность очистить под лицевой панелью и облегчает дальнейшую работу.

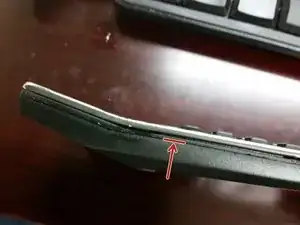

Осторожно зацепите инструментом между двумя половинками корпуса.

Проведите инструмент по периметру, аккуратно поддёргивая вверх по ходу.

Держите калькулятор лицевой стороной вниз при разъединении двух половинок корпуса.

Держа лицевой стороной вниз, разъедините корпус.

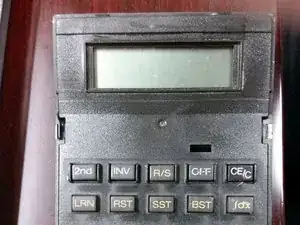

Он должен разойтись, как показано (если нет — не переживайте, см. следующие шаги)

Снимите плату, потянув её вверх.

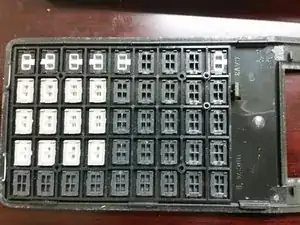

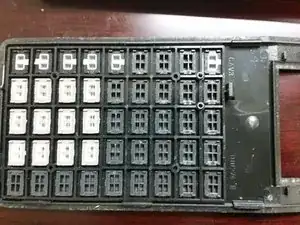

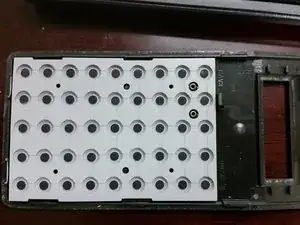

Снимите мембрану кнопок, потянув её вверх.

Этот шаг необязателен. Он позволяет легче очистить контакты кнопок и переднюю часть мембраны.

Если по какой-то причине вы получили ситуацию, показанную на второй фотографии, не переживайте — просто проверьте сайт вроде http://www.datamath.org/Sci/Slanted/TI-6...

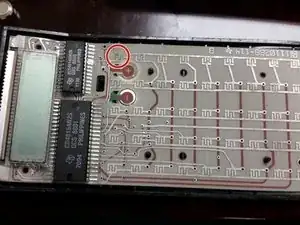

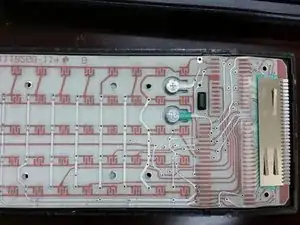

Осмотрите контактные площадки на наличие коррозии.

Чтобы проверить, вызывает ли коррозия отсутствие питания:

Установите исправные батарейки в заднюю часть корпуса (в правильной полярности)

Положите плату поверх батареек (4 небольших направляющих позиционируют её)

Нажмите слегка над батарейками, чтобы обеспечить хороший контакт (при необходимости)

Коснитесь отверткой, чтобы замкнуть контакт площадки «ON» (вверху справа)

Если экран включается, значит коррозия является причиной проблемы

Аналогично проверьте, вызывает ли коррозия неисправность кнопки: замкните соответствующую контактную площадку для теста.

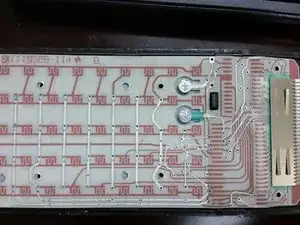

Используйте отвертку (или небольшую металлическую щётку) чтобы аккуратно соскрести коррозию с контактных площадок.

Следите, чтобы не повредить дорожки или другие детали.

Лучше очистить все контакты, но если проблема только с одной кнопкой, можно сосредоточиться на ней.

Если контакты на обратной стороне мембраны выглядят грязными, их тоже можно очистить.

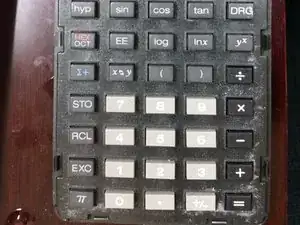

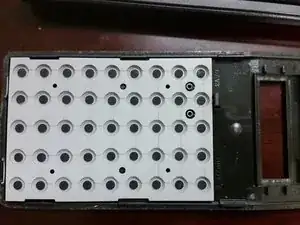

Держа калькулятор лицевой стороной вниз, установите мембрану кнопок, затем плату.

Затем наденьте заднюю часть корпуса и защёлкните её.

На задней части корпуса есть 4 небольших направляющих, они проходят через плату и мембрану, убедитесь, что они совмещены.

Возможно будет искушение собрать всё на задней части корпуса (при совмещённых направляющих), а затем вдавить в переднюю часть корпуса. Но при этом будет трудно удержать детали и клавиши от выпадения.

Защёлкните лицевую панель на место.

Установите батарейки.

Включите и проверьте!
