Замена разъема питания Texas Instruments TI-Nspire CX

Снимите верхние ножки.

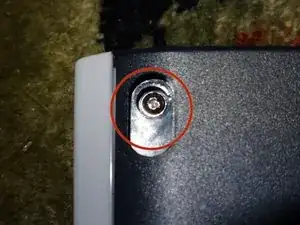

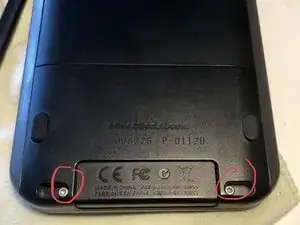

Открутите верхние винты «колесом сцепления» с помощью ювелирной отвертки 1 мм.

Снимите крышку батарейного отсека.

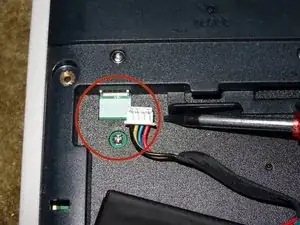

Отсоедините разъем аккумулятора, схватив провод и вытащив его пальцами.

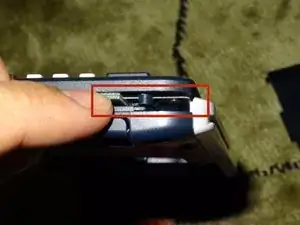

Альтернативный способ — использовать плоскогубцы, чтобы вытащить язычок, или отвертку, чтобы поддеть боковые защелки, но пластик хрупкий.

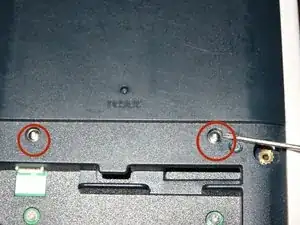

Открутите центральные винты «колесом сцепления» с помощью отвертки 1 мм.

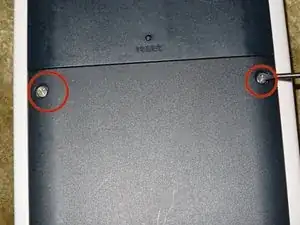

Снимите два винта T6 здесь. Не беспокойтесь о крышке разъема — она не отвалится.

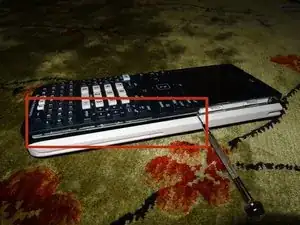

Подденьте переднюю панель пальцами и ногтями, в противном случае лопаткой. Снятие не требует большой силы — продвигайтесь по кромке к верху.

Кнопка сброса и резиновый купол могут отойти — следите, чтобы не потерять их.

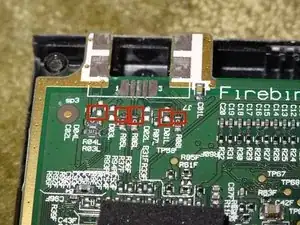

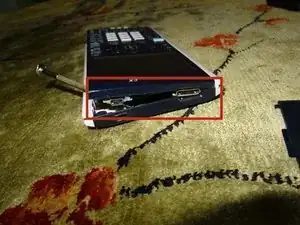

Осмотрите повреждение разъема питания. В этом калькуляторе все контактные площадки питания оторваны.

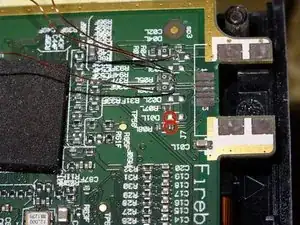

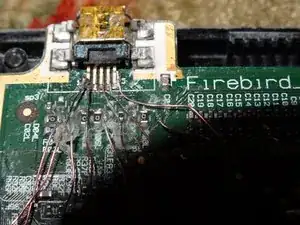

Проследите дорожки, чтобы увидеть, куда припаивать заменяющие выводы.

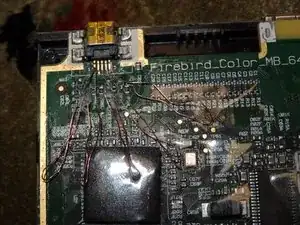

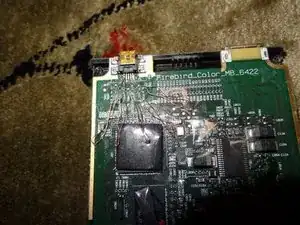

Я угадал расположение новых выводов и повезло.

Используйте эмалированный провод или другие виды изолированного провода.

НЕ используйте оголенный медный провод. Хотя он использовался в этом руководстве, оголенный провод может вызвать короткое замыкание и необратимо вывести калькулятор из строя.

Предпаяйте концы проводов, чтобы припой лучше сцеплялся с медью. Сделайте это, добавив припой на жало паяльника, затем проведите им по одному из концов заменяемого провода.

Проделайте это с обеих сторон всех проводов, припаяйте переднюю и заднюю сторону каждого конца. Припой не всегда растекается на обе стороны автоматически, поэтому тщательно припаяйте сначала лицевую, затем тыльную сторону одного конца провода.

Стабильная рука помогает при пайке на плате.

Заклейте плату электроизоляционной лентой или лентой Kapton, чтобы предотвратить короткие замыкания.

Припаивание заменяющих выводов в неправильных местах может вызвать непредвиденное поведение или необратимо вывести калькулятор из строя.

Это расположение припоя привело к отказу передачи данных. Зарядка работала нормально.

Проверьте работу до запечатывания выводов суперклеем или лентой.

Убедитесь, что выводы не касаются друг друга.

Новые паянные соединения легко ломаются. Не сгибайте выводы чрезмерно или многократно.

Зафиксируйте опорные контакты обратно на плате суперклеем — чрезмерное давление при подключении может снова отколоть силовой штекер.

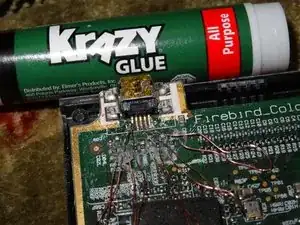

Избегайте суперклея, который легко течет. Он может забить новый порт или создать беспорядок, как показано на фотографиях.

Празднуйте!
