Замена материнской платы Garmin Dezl 760LMT
Данное руководство покажет, как правильно и безопасно снять материнскую плату с вашего устройства Garmin, предотвращая повреждение вас или материнской платы.
Шаг 1

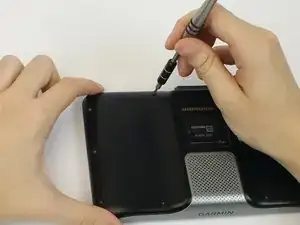

С помощью отвертки Torx T6 открутите десять винтов длиной 7 мм с задней панели.
Шаг 2

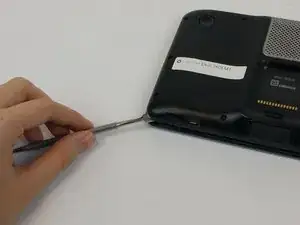

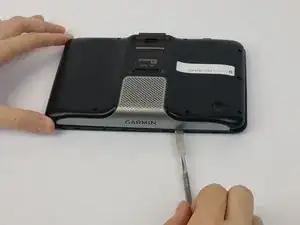

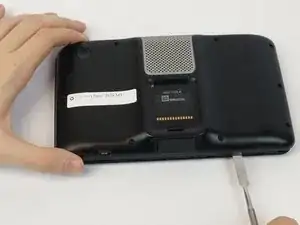

С помощью металлической лопатки разъедините устройство.
Чтобы собрать их обратно, совместите две половины устройства и нажмите их вместе.
Шаг 3
Переверните устройство, положив его на спину с экраном вверх.
Отделите переднюю панель от серебристой части задней панели.
Убедитесь, что не порвали шлейф, соединяющий экран и материнскую плату.
Шаг 4

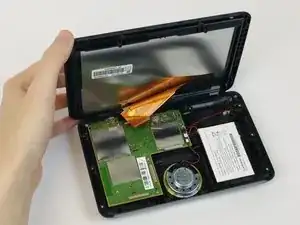

Поднимите экран с противоположной стороны, где находится логотип "GARMIN". Удалите прозрачную ленту, удерживающую шлейф на материнской плате.
Шаг 5
Найдите и поднимите маленькую серую защёлку на конце шлейфа.
При работе с материнской платой обязательно используйте антистатичный браслет.
Шаг 6

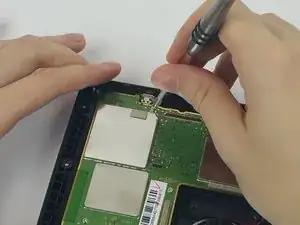

С помощью отвертки Torx T5 открутите шесть винтов длиной 5 мм на материнской плате.
Шаг 7

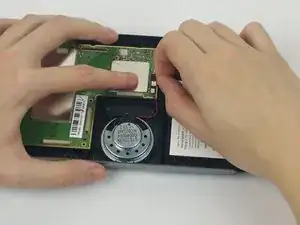

Захватите каждой из трех проводов рядом с местом их подключения к материнской плате. Поднимите их вверх, чтобы отсоединить.

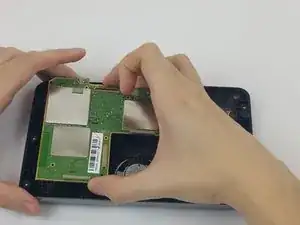

Поднимите материнскую плату из устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
