Как снять заднюю панель TI-NSpire
Если ваш калькулятор TI-NSpire испытывает проблемы в работе, может возникнуть необходимость снять заднюю панель, чтобы получить доступ к внутренним цепям. Эта руководящая инструкция покажет, как безопасно и эффективно снять заднюю панель, не повредив провода или разъемы.
После снятия вы получите доступ к батарее, дисплею и кнопкам, что необходимо для других руководств по устранению неполадок, требующих замены или ремонта этих компонентов. Номер модели вашего TI-Nspire можно найти на переднем логотипе или на задней части устройства. Номер модели: TI-Nspire CX.
Шаг 1
Положите экран калькулятора вниз, задняя панель должна быть обращена вверх.
Шаг 2

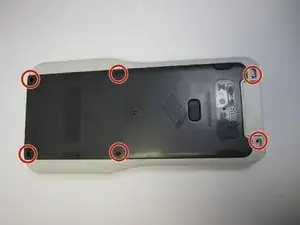

Удалите шесть винтов 7.3 мм с задней стороны калькулятора с помощью отвертки Phillips #000.
Шаг 3

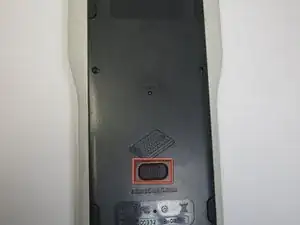

Сдвиньте защелку вправо, чтобы освободить клавиатуру.

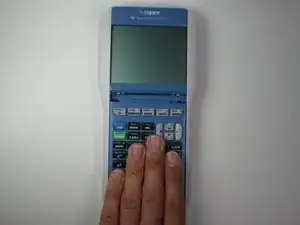

Одновременно потяните клавиатуру вниз.
Шаг 4
Удалите винт, находящийся ближе к нижней части калькулятора на передней стороне.
Винт находится за тем местом, где обычно располагается клавиатура.
Шаг 5

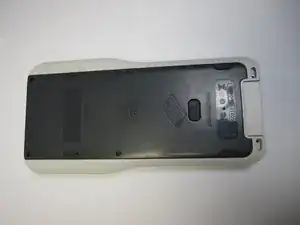

Переверните калькулятор так, чтобы задняя панель была обращена вверх.

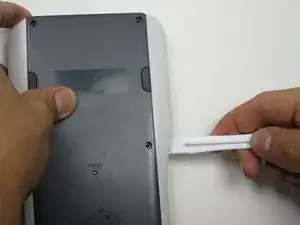

Используйте инструмент iFixit для открытия, чтобы осторожно поддеть заднюю панель в нижнем правом углу.
Порядок поддевания произвольный. Важно использовать длину калькулятора для поддевания.
Повторите шаг поддевания на средней правой стороне, продвигаясь вдоль периметра калькулятора.

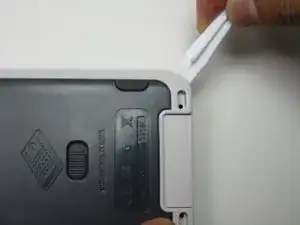

Повторите шаг поддевания в верхнем правом углу.
Шаг 6

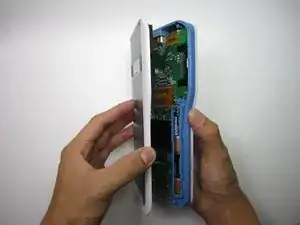

Используйте свои руки, чтобы вручную отделить теперь ослабленную заднюю панель от калькулятора.
Заключение
Чтобы собрать устройство обратно, аккуратно установите заднюю панель на калькулятор. Затем замените винты обратно в заднюю панель.
Перевод руководства с ifixit.com
