Замена экрана Garmin Dezl 760LMT

Используя отвёртку Torx T6, выведите десять винтов длиной 7 мм из задней панели.

С помощью металлической лопатки разведите корпус устройства.

Чтобы собрать их обратно, совместите две половины корпуса и прижмите их друг к другу.

Переверните устройство, положив его на спинку экраном вверх.

Откиньте переднюю панель от серебристой части задней панели.

Убедитесь, что не оборвали ленточный кабель, соединяющий экран и материнскую плату.

Поднимайте экран с противоположной стороны от логотипа GARMIN. Снимите прозрачную ленту, удерживающую ленточный кабель на материнской плате.

Найдите и поднимите небольшой серый фиксатор на конце ленточного кабеля.

При работе с материнской платой обязательно используйте антистатический браслет.

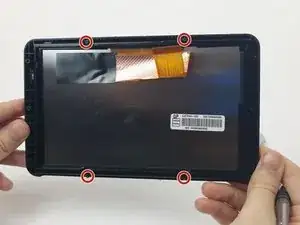

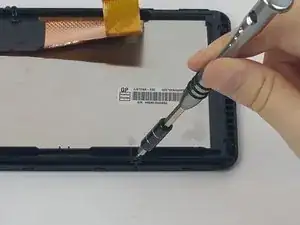

Используя отвёртку Torx T5, открутите четыре винта длиной 7 мм с задней пластины экрана.

Переверните экран так, чтобы он был направлен вверх.

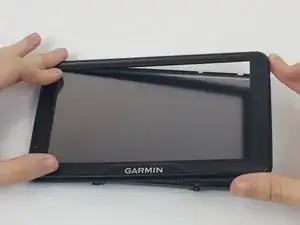

Снимите переднюю панель экрана.

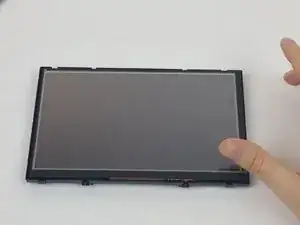

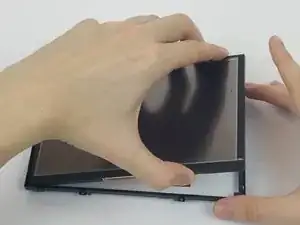

Поднимите экран из заднего корпуса.
