Замена аккумулятора Garmin Dezl 760LMT

В этом руководстве объясняется, как открыть Garmin, отсоединить аккумулятор от платы и безопасно и быстро извлечь аккумулятор из устройства.

Шаг 1

С помощью отвертки Torx T6 отвинтите десять винтов 7 мм с задней панели.

Используя металлическую лопатку, разомкните корпус устройства.

Чтобы собрать их обратно, совместите две половины устройства и прижмите их друг к другу.

Переверните устройство, положив его на заднюю часть экраном вверх.

Отсоедините переднюю панель от серебристой части задней панели.

Следите, чтобы не порвать ленточный кабель, соединяющий экран с платой.

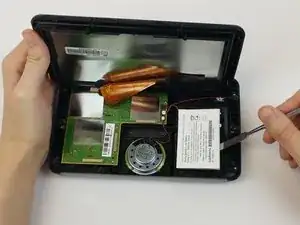

На фото показан инструмент, не устойчивый к статическому электричеству. Для выполнения этого шага используйте нейлоновую лопатку.

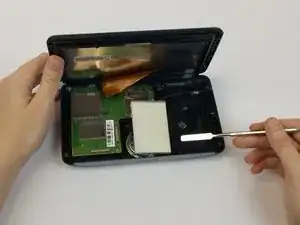

Используйте нейлоновую лопатку, чтобы поддеть аккумулятор и извлечь его из устройства.

При обратной сборке поместите двустороннюю электроизоляционную ленту под аккумулятор перед тем, как прижать его на место.

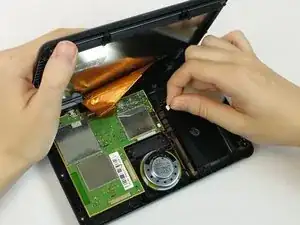

Удерживая провод аккумулятора рядом с платой, поднимите вверх, чтобы отсоединить разъем.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
