Замена ЖК-экрана HP Envy 5660
ЖК-экран принтера HP Envy 5660 сообщает пользователю о состоянии печати. Он также информирует об уровнях чернил и предоставляет различные функции, такие как копирование и отправка факсов. Возможно, ЖК-экран перестал работать — это руководство поможет заменить его.
Шаг 1

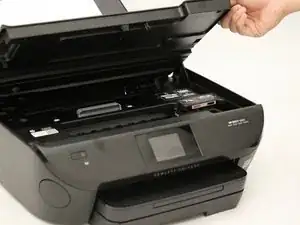

Поднимите сканер, чтобы открыть область доступа к картриджам принтера.
Шаг 2

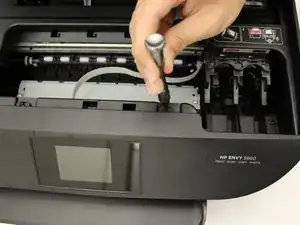

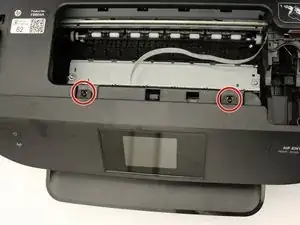

Удалите два винта длиной 12 мм с помощью бита T10.
Шаг 3

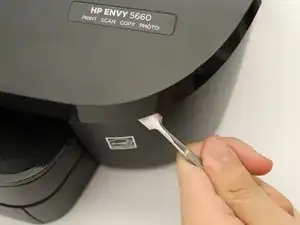

Используйте металлическую лопатку, чтобы отжать переднюю панель.
Проделайте то же самое по всему периметру передней панели.
Осторожно откиньте крышку, оголив материнскую плату.
При отделении крышки от остальной части принтера будут слышны громкие щелчки.
Шаг 4

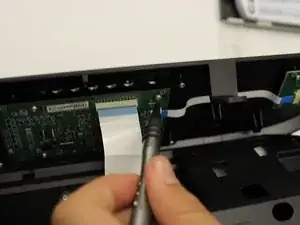

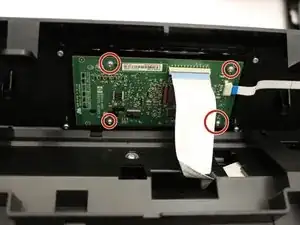

Удалите четыре винта длиной 4,5 мм с материнской платы с помощью бита T6.
Осторожно снимите материнскую плату с верхней части LCD, но убедитесь, что ленточные кабели остаются подключенными.
Остерегайтесь повредить белый ленточный кабель.
Шаг 5

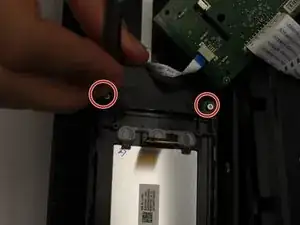

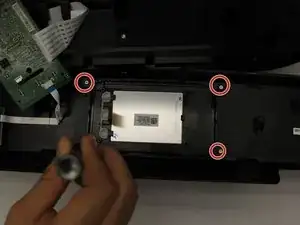

Удалите четыре винта длиной 5 мм с помощью бита T6, чтобы отделить ЖК-экран от крышки.
Шаг 6

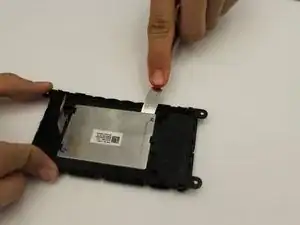

Поместите металлическую лопатку под ЖК-экран и аккуратно приподнимите, чтобы извлечь экран.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
