Замена экрана HP Envy 7640
Повреждение экрана устройства может помешать вам использовать принтер для его предназначенной функциональности. В этом случае замена экрана является целесообразным вариантом. Однако выполнение всей процедуры, описанной в этом руководстве, приведет к аннулированию гарантийного соглашения. Будьте осторожны. При выполнении шагов в этом руководстве убедитесь, что ваш принтер заземлен (подключен к электрической сети с напряжением 15А, 120В), чтобы предотвратить повреждение принтера статическим разрядом после замены.
Шаг 1

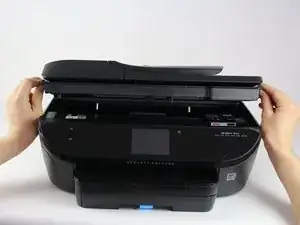

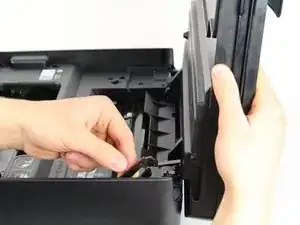

Откройте принтер, нажав вверх на пластиковые фиксаторы с боков корпуса принтера.
Удалите помощник открытия, толкнув его к передней части принтера с помощью нейлоновой лопатки.
Удалите пружинный зажим, прикрепленный к верхней части принтера, сбросив его с крючка.
Шаг 2
Вставьте отвертку T9 Torx в слот для винта и поверните против часовой стрелки, чтобы удалить два винта длиной 12 мм, удерживающих экранный коллектив к принтеру.

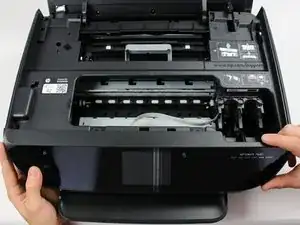

Надавите с минимальным усилием вправо, чтобы освободить коллектор от корпуса принтера.
Поднимите панель и переверните ее, чтобы открыть зеленую плату микроконтроллера под ней.
Шаг 3

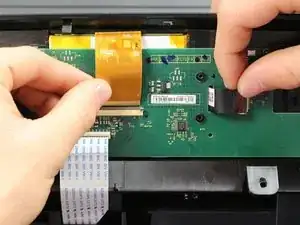

Отсоедините два разъема, аккуратно потянув их от платы.
Удалите последний разъем, поднимая вкладку вверх и оттягивая от платы, одновременно потянув влево.

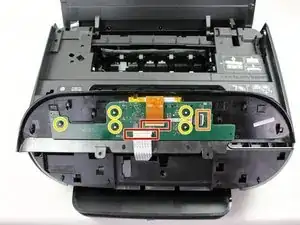

Удалите пять винтов длиной 6,5 мм с платы, используя отвертку T6 Torx.
Шаг 4

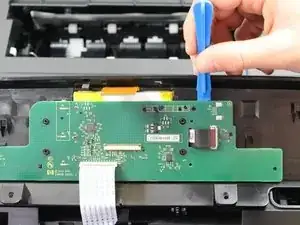

Вставьте пластиковый инструмент для открытия в пространство между зеленой платой и принтерным коллектором и нажмите вниз, чтобы освободить зеленую плату.
Шаг 5

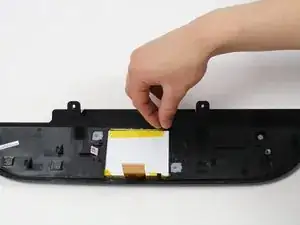

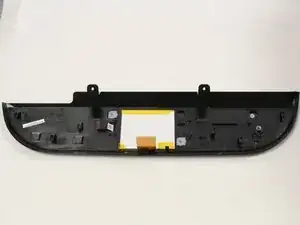

Снимите ленту, удерживающую экран на месте.

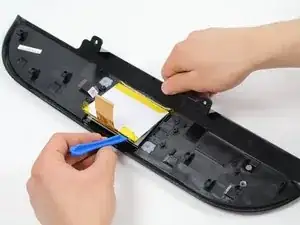

Вставьте пластиковый инструмент для открытия между белой задней частью экрана и экраном, чтобы оторвать заднюю часть от клея, который удерживает ее на месте.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
