Замена печатающей головки HP Envy 7640

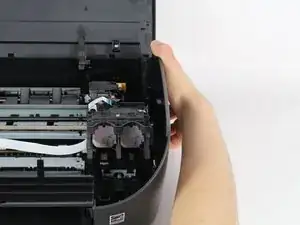

Откройте принтер, нажав вверх на пластиковые защёлки, расположенные по бокам принтера.

Снимите упор открывания, сдвинув его к передней части принтера с помощью нейлоновой лопатки.

Снимите пружинный зажим, прикреплённый к верхней части принтера, отведите его от крючка.

Удалите оставшиеся десять винтов 12 мм, установив отвертку Torx T9 в паз винта и поворачивая против часовой стрелки.

Удалите последние два винта 12 мм, поставив Torx T9 в паз винта и повернув против часовой стрелки; крышка экрана теперь может быть отсоединена от принтера, выдвинув её наружу и в правую сторону.

Извлеките внутреннюю пластиковую раму (эта деталь снимается после удаления десяти винтов 12 мм, указанных в первом пункте), схватив раму обеими руками и осторожно оттянув её от корпуса принтера.

Возьмитесь за серый рычаг чёрной пластиковой крышки валов и аккуратно потяните рычаг вверх и вправо.

Одной рукой нажмите рычаг наружу и от бумажных валов.

Потяните бумажные валы вверх и наружу из принтера одной рукой, в то время как другая продолжает удерживать рычаг, отведённый от валов.

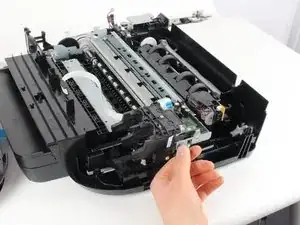

Поднимите боковые панели вверх и от корпуса принтера, чтобы снять их.

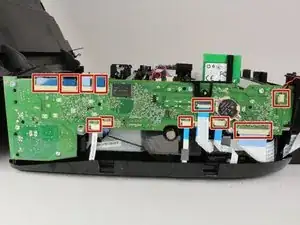

Отсоедините все кабели, осторожно потянув их у основания в направлении их установки (для верхних разъёмов тяните вверх, для нижних — вниз).

Снимите последние два разъёма, расположенные в верхней части материнской платы, схватив бежевую часть рядом с платой и потянув вверх.

Удалите четыре винта 7 мм с материнской платы, поместив отвертку Torx T9 в пазы винтов и поворачивая против часовой стрелки.

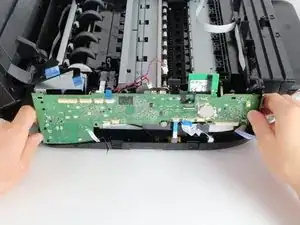

Начните извлекать материнскую плату из устройства, приподняв левую сторону платы из корпуса принтера с минимальным усилием.

Оттолкните головку защёлки от материнской платы, чтобы освободить правую сторону платы из корпуса принтера.

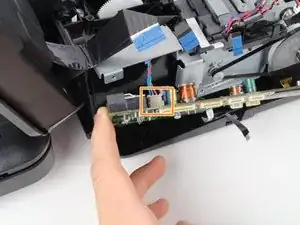

Снимите задний разъём, крепко удерживая бежевую часть разъёма у платы и потянув к корпусу принтера, чтобы освободить плату.

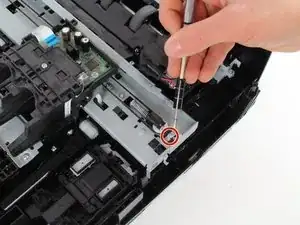

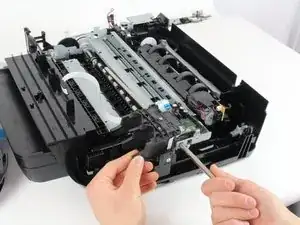

Установите отвертку T9 Torx в паз винта и поверните против часовой стрелки, чтобы вынуть один винт 14 мм.

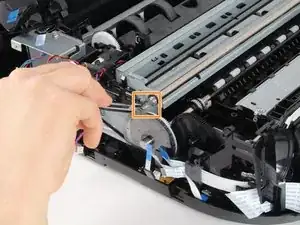

С помощью тупых пинцетов отсоедините пружину, схватив конец, прикреплённый к узлу закрепления термоплёнки, и потянув наружу и от себя.

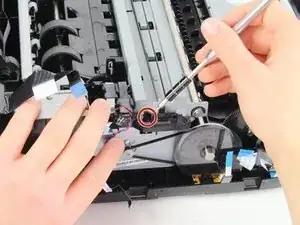

С помощью тупых пинцетов снимите чёрную ребристую шайбу, поддев её и оттянув от направляющей печати.

С помощью тупых пинцетов снимите пружину тем же способом, описанным в предыдущем шаге.

Крепко возьмитесь за направляющую печати и аккуратно выведите её из паза узла закрепления термоплёнки, тянув от корпуса принтера.

Поскольку эта направляющая служит для направления печатающей головки, она смазана. Одевайтесь соответствующе, чтобы избежать нежелательных пятен.

Поскольку печатающая головка установлена на этой направляющей, поддерживайте печатающую головку при извлечении направляющей, чтобы избежать повреждений.

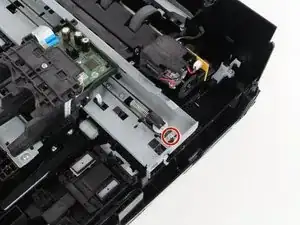

Установите отвертку T9 Torx в паз винта и поверните против часовой стрелки, чтобы удалить один винт 12 мм.

Крепко возьмитесь за чёрную эластичную ленту и потяните наружу и от себя от белого пластикового шкива; печатающая головка теперь может быть поднята и извлечена из принтера.
