Замена шестерни для сканирующей руки HP ENVY 5530

Компьютеры

Шестерня позволяет сканирующей руке следовать за дорожкой зерна и сканировать документ. Перед заменой шестерни убедитесь, что принтер отключен от сети.

Шаг 1

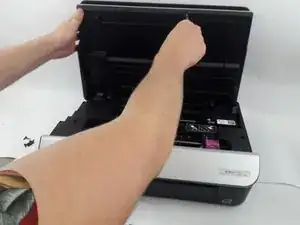

Открутите и удалите центральный винт безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Открутите и удалите верхний правый винт безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Открутите и удалите нижний левый винт безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Шаг 2

Открутите и удалите нижние винты безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Шаг 3

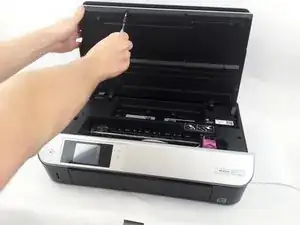

Открутите и удалите верхний правый винт безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Шаг 4

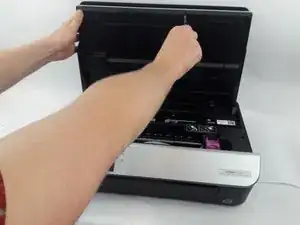

Открутите и удалите верхний винт безопасности Torx T10 размером 13 мм, используя отвертку iFixit

Шаг 5

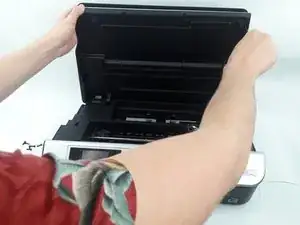

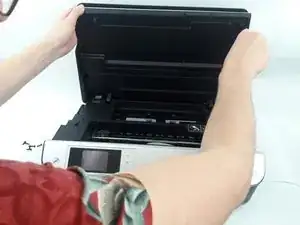

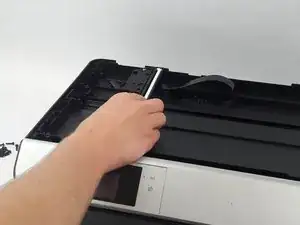

Снимите крышку сканера и пластину (верхнюю крышку).

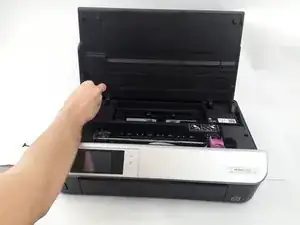

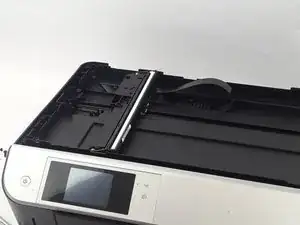

Найдите актуатор сканирующей руки.

Шаг 6

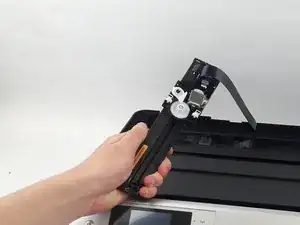

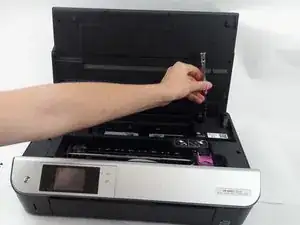

Найдите актуатор сканирующей руки и удалите его.

Шаг 7

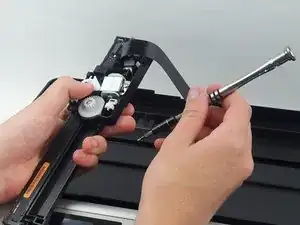

Открутите и удалите винт безопасности Torx T10 размером 13 мм в центре шестерни, используя отвертку iFixit

Шаг 8

<

Перевод руководства с ifixit.com
