Замена головки печати HP Envy 5660
Головка печати HP Envy 5660 — это элемент, который наносит чернила на бумагу, вставленную в принтер. В этом руководстве описывается замена головки печати.
Шаг 1

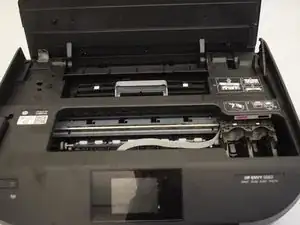

Откройте принтер, чтобы снизу показался сканер.
Шаг 2

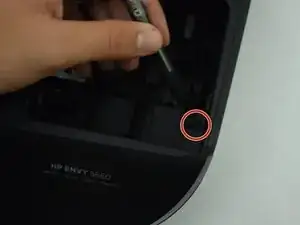

Открутите черный винт 11,5 мм, ближайший к правому переднему углу, используя биту T10.
Шаг 3
Снимите правую сторону принтера с помощью пластикового инструмента для открывания или металлической лопатки.
Шаг 4

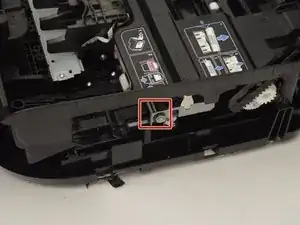

Снимите пружину с боку направляющей головки печати с помощью металлической лопатки.
Шаг 5
Нажмите на металлическую направляющую, на которой rests головка печати, чтобы снять ее с подшипников.
Шаг 6
Снимите ремень с задней части головки печати с помощью металлической лопатки.
Шаг 7

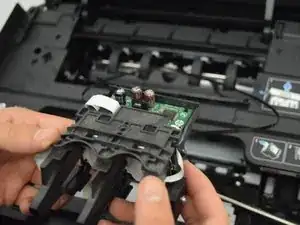

Снимите головку печати с металлической направляющей, просто сдвинув ее в сторону.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
