Замена энкодера полосы для HP Envy 7640

Компьютеры

Энкодерная полоса — это элемент устройства, который "считывает" печатающая головка для печати документа. Убедитесь, что Ваши руки чистые, и избегайте загрязнений для обеспечения правильной работы принтера после замены энкодерной полосы. Во время выполнения шагов в этом руководстве убедитесь, что Ваш принтер заземлён (подключён к сети с номиналом 15A, 120V), чтобы предотвратить повреждение принтера статическим электричеством после замены.

Шаг 1

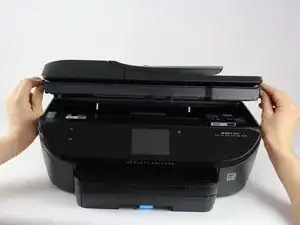

Откройте принтер, подняв пластиковые вкладки, расположенные по бокам устройства.

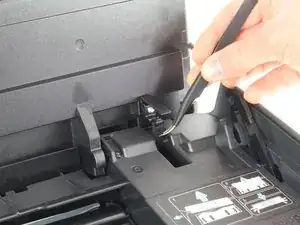

Удалите вспомогательный элемент для открытия, подтолкнув его к передней части принтера с помощью нейлоновой лопатки.

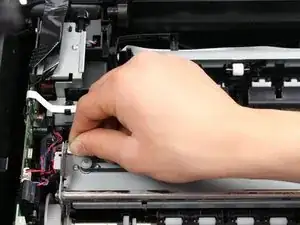

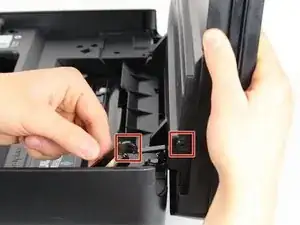

Снимите пружинный зажим, прикреплённый к верхней части принтера, оттянув его от крючка.

Шаг 2

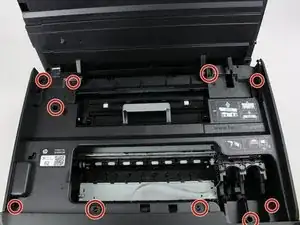

Удалите последние десять винтов по 12 мм, вставив отвертку Torx 9 в отверстие винта и повернув против часовой стрелки.

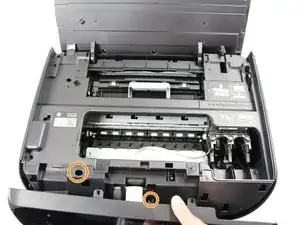

Удалите последние два винта по 12 мм, вставив отвертку Torx 9 в отверстие винта и повернув против часовой стрелки; экранная плита теперь может быть отделена от принтера, пока Вы подталкиваете её наружу и вправо.

Извлеките внутреннюю пластиковую рамку (этот элемент можно снять после удаления десяти винтов по 12 мм, описанных в первом пункте), схватив рамку обеими руками и осторожно потянув её от корпуса принтера.

Шаг 3

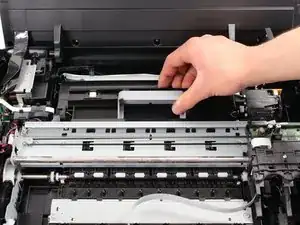

Схватите серый рычаг черной пластиковой крышки роликов и осторожно потяните рычаг вверх и вправо.

Шаг 4

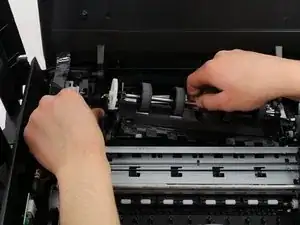

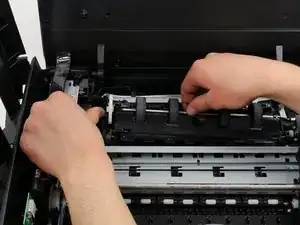

Оттолкните рычаг наружу и от бумажных роликов одной рукой.

Поднимите бумажные ролики вверх и извлеките их из принтера HP одной рукой, в то время как другая продолжает нажимать на рычаг вдали от бумажных роликов.

Шаг 5

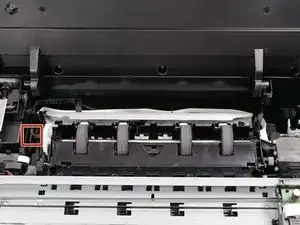

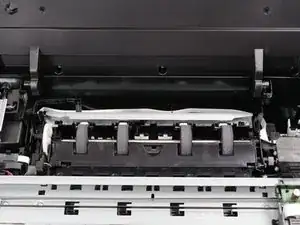

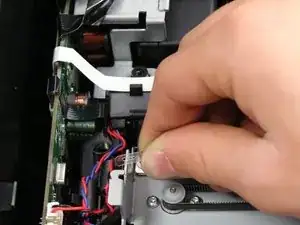

Потяните энкодерную полосу к слоту, на котором она располагается, чтобы снять напряжение с крючка и снять полосу с крючка.

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке

Перевод руководства с ifixit.com
