Замена лотка для бумаги HP ENVY 5530
Лотки для бумаги помогают правильно расположить бумагу при печати. Со временем лоток может заклинить или сломаться. Перед началом ремонта убедитесь, что устройство отключено от питания.
Шаг 1

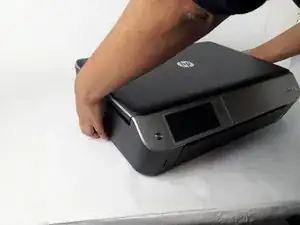

Возьмитесь за обе стороны принтера и переверните его от себя так, чтобы низ оказался наверху.
Шаг 2

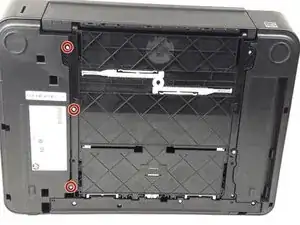

Найдите 13 мм винты TR10 Torx на левой стороне лотка для бумаги.
Шаг 3

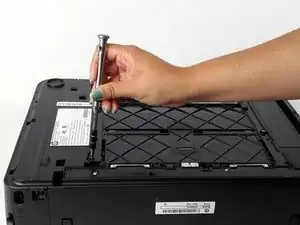

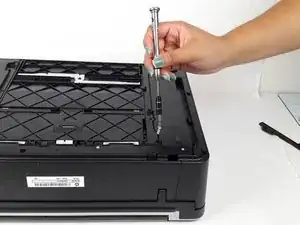

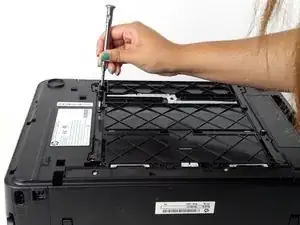

Открутите и извлеките 13 мм винт безопасности TR10 Torx, начиная с самого дальнего винта слева.
Шаг 4

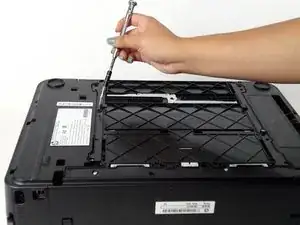

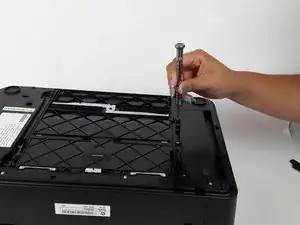

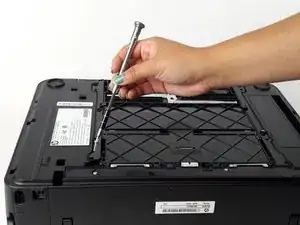

Найдите и удалите средний 13 мм винт безопасности TR10 Torx с помощью отвертки Torx.
Шаг 5
Найдите и удалите последний 13 мм винт безопасности TR10 Torx.
Шаг 6

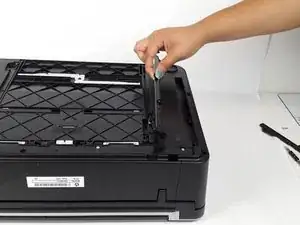

Найдите боковую защёлку и потяните вверх, чтобы снять её.
Шаг 7
Найдите три 13 мм винта безопасности TR10 Torx на правой боковой панели.
Шаг 8

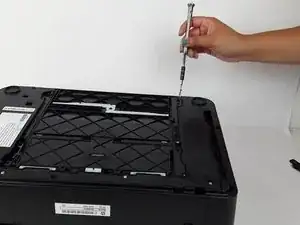

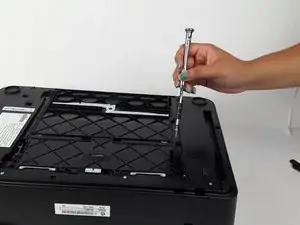

Найдите и удалите самый дальний 13 мм винт безопасности TR10 Torx.
Шаг 9

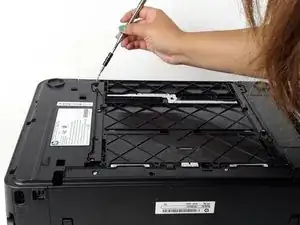

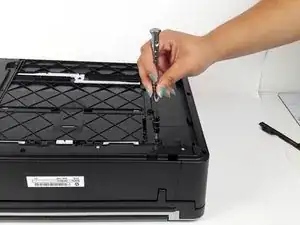

Найдите средний 13 мм винт безопасности TR10 Torx и удалите его.
Шаг 10

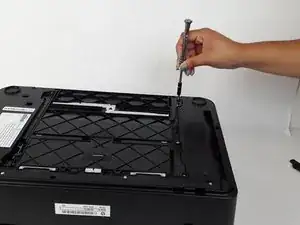

Найдите последний 13 мм винт безопасности TR10 Torx и удалите его.
Шаг 11

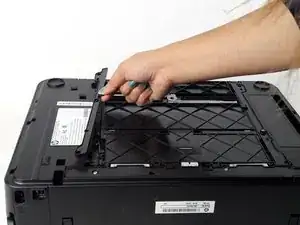

Найдите защёлку на правой боковой панели и поднимите её, чтобы снять.
Шаг 12

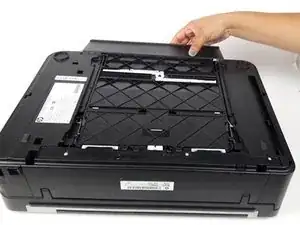

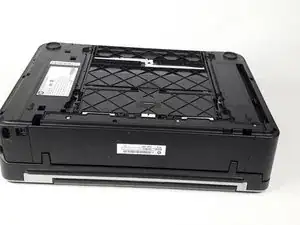

Задняя часть должна выглядеть так.
Шаг 13

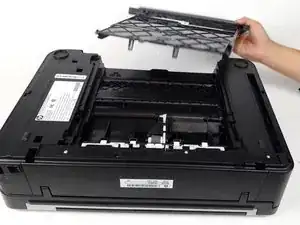

Снимите лоток для бумаги, потянув его наружу и от принтера.
Осторожно: при вынимании лотка могут выскочить пружины.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
