Замена стеклянной панели сканера HP Envy 4520

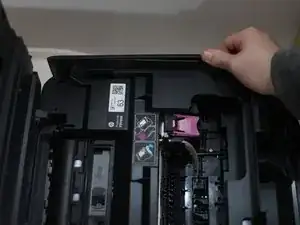

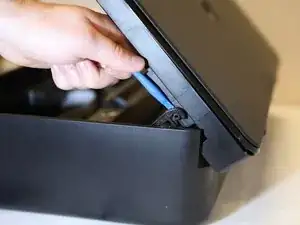

Поднимите всю панель сканера.

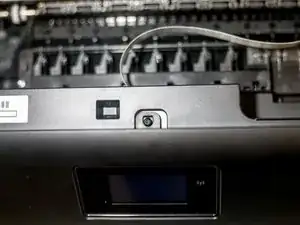

Удалите центральный винт T10 длиной 13 мм.

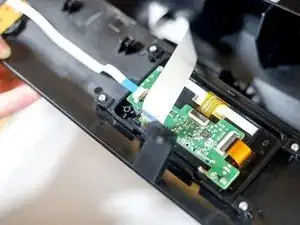

Удалите широкий плоский шлейф, сжимая его сверху и снизу между большим и указательным пальцами и тянув от материнской платы.

Удалите малый плоский шлейф, сжимая его сверху и снизу между большим и указательным пальцами и тянув от материнской платы.

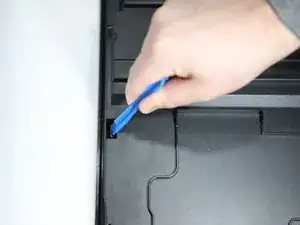

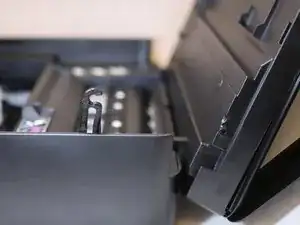

Удалите зажим, удерживающий панель сканера, используя пластиковые инструменты для открывания. Отодвиньте зажим от стороны панели сканера.

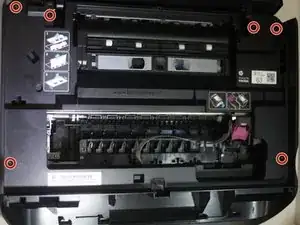

Удалите шесть винтов T10 длиной 14 мм из основной пластиковой рамы.

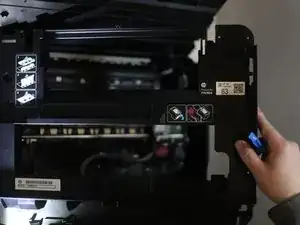

С помощью пластиковых инструментов для открывания отодвиньте наружную оболочку от основной пластиковой рамы.

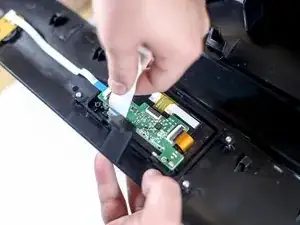

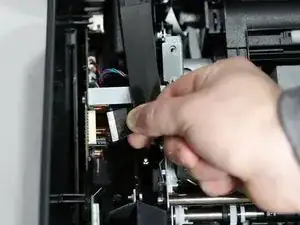

Удалите черный плоский шлейф, сжимая его сверху и снизу между большим и указательным пальцами и отводя его от порта.

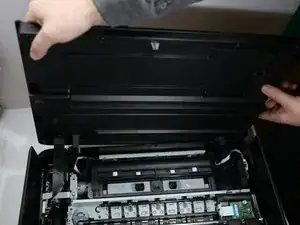

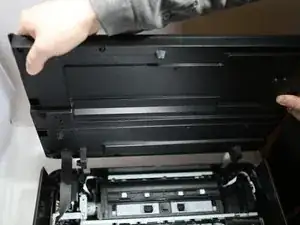

Поднимите панель сканера вверх и извлеките ее из принтера.

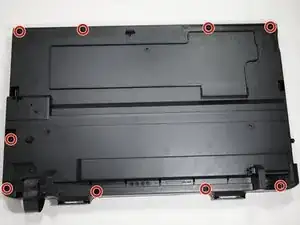

Удалите девять винтов T10 длиной 14 мм, расположенных по краю панели сканера (снизу).

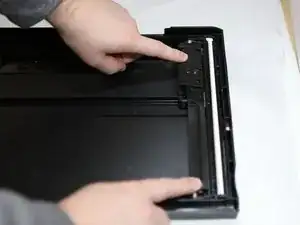

Отожмите два пластиковых фланца наружу, чтобы освободить стеклянную панель сканера.

Удалите стеклянную панель сканера.

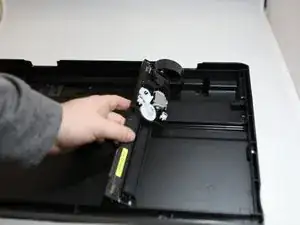

Для повторной сборки совместите маленькую шестеренку с направляющей и аккуратно нажмите вниз.
