Замена элемента сканера HP Envy 5660

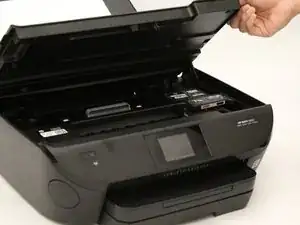

Откройте область доступа к картриджу.

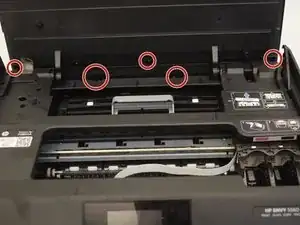

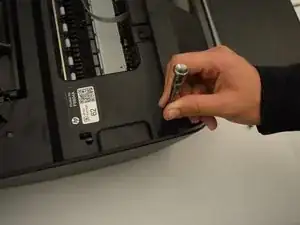

Удалите три винта 11,5 мм с помощью бита T10.

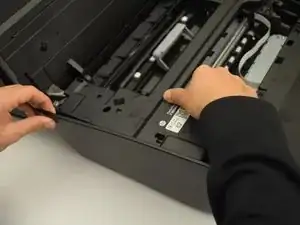

Найдите шарнир крышки на правой стороне принтера.

Снимите шарнир со сканера, чтобы позволить сканеру открыться под углом 90 градусов.

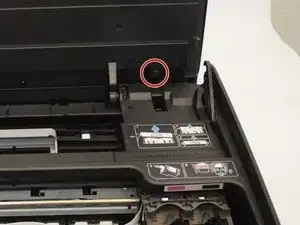

Удалите винты 12 мм на левой стороне принтера с помощью бита T10.

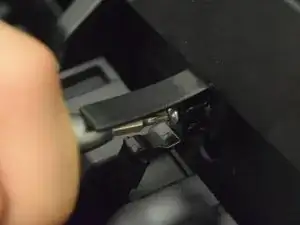

Удалите винт 11,5 мм с помощью бита T10, чтобы освободить шарнир с пружинным усилием.

Поскольку это сжатая пружина, шарнир сразу же резко опустится, как только винт будет ослаблен.

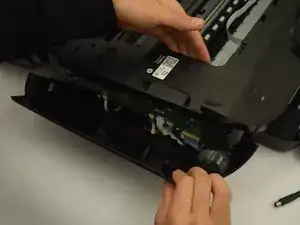

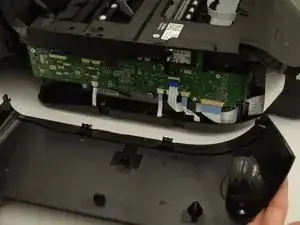

Снимите пластиковую боковую крышку принтера.

Возможно, потребуется приподнять принтер и сдвинуть крышку вниз, так как она защёлкнута на нижней части принтера.

Можно также использовать пластиковые инструменты для открытия или металлическую лопатку.

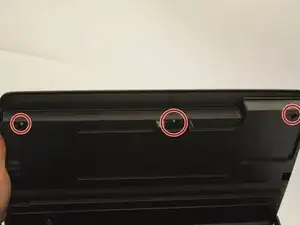

Удалите пять винтов 11,5 мм, расположенных в нижней части сканера.

Шаги 3–6 были выполнены для облегчения доступа к этим винтам. Тем не менее до них всё ещё трудно добраться.

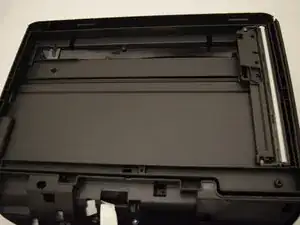

Верхняя часть сканера теперь легко снимется.

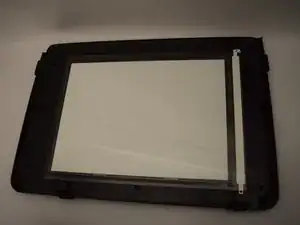

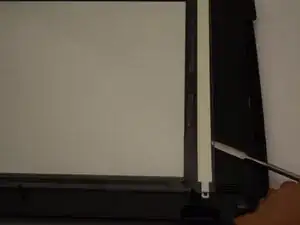

Подденьте старое стекло сканера металлической лопаткой.

Под стеклом сканера имеются клеевые соединения. Будьте осторожны, чтобы не разбить стекло при его снятии.

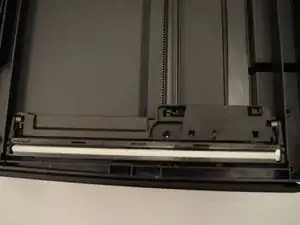

Элемент сканера находится в нижней половине сканера, которая не была отделена от принтера.

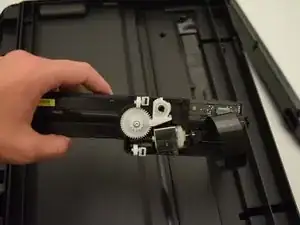

Поднимите элемент сканера и отсоедините гибкий ленточный кабель, аккуратно потянув за него.
