Ремонт резиновых роликов подачи бумаги принтера HP Deskjet 6840

Начните с того, что поверните принтер, чтобы работать с задней стороной устройства.

Одной рукой зажмите обе выемки на задней панели принтера. Одновременно нажмите обе выемки вниз и внутрь.

Это освободит заднюю панель от корпуса принтера.

Снимите заднюю панель с принтера.

Используйте отвёртку, чтобы вынуть все видимые винты.

Двумя руками вытяните и снимите заднюю опорную конструкцию.

Осторожно снимите большой чёрный кожух, который покрывает внутреннюю часть принтера.

Аккуратно снимайте кожух с основания принтера, размещая руки в углах и энергично поднимая кожух, пока он не отщёлкнется от основания. Не поддевайте и не сгибайте кожух.

Аккуратно отсоедините провода, соединяющие кожух с внутренними компонентами принтера.

Используйте отвёртку, чтобы вынуть винты из узла каретки принтера и с зелёной пластиковой плат формы.

Осторожно ослабьте плату от основания, но не извлекайте её полностью.

Используйте отвёртку, чтобы вынуть винты, фиксирующие корпус мотора каретки.

Если требуется замена мотора, снимите винты с крепления мотора.

Осторожно поднимите мотор из корпуса пальцами и замените его на новый.

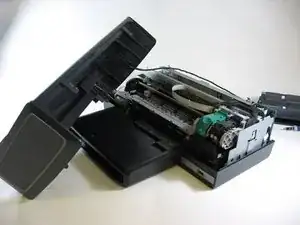

К настоящему моменту ваш принтер должен выглядеть как на фотографии.

Используйте отвёртку, чтобы вынуть оставшиеся винты.

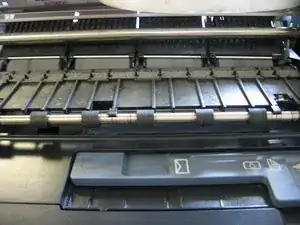

После снятия верхней крышки устройства с помощью Общего руководства по разборке устройств вы получите доступ к резиновым роликам подачи бумаги, расположенным ближе к передней части и удерживающим серебристый стержень.

Они находятся близко к передней части и удерживают серебристый стержень.

Если причиной проблемы являются резиновые ролики подачи, вы заметите, что нажатие кнопки "Возобновить" не вращает металлический стержень, удерживаемый роликами.

Извлеките узел роликов из корпуса принтера.

Плотно захватите один из концевых резиновых роликов (или используйте плоскогубцы) и проверните его. Это должно проворачивать металлический стержень и удалить бумажные обломки, препятствующие нормальной работе принтера.

Если проверка зубчатых передач резиновых роликов не устранила проблему с печатью, следующие инструкции могут помочь — см. Шаг второй ниже. Step Two
