Замена экрана Polaroid LCD-0700P

Переверните устройство так, чтобы нижняя сторона корпуса была направлена вверх.

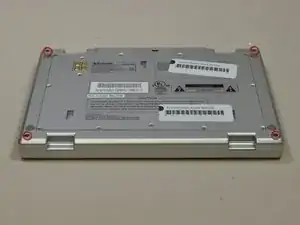

С нижней стороной устройства вверх найдите по одному винту 11 мм в каждом дальнем углу корпуса. Удалите по одному винту 11 мм из каждого из четырёх углов, используя отвёртку Phillips #0.

Поверните устройство так, чтобы нижняя сторона была обращена к Вам, а край, где соединяются корпус и крышка, — вверх. Открытие устройства должно быть направлено вниз.

В этом положении Вы увидите линию сгиба между корпусом и верхней крышкой. Аккуратно вставьте синюю пластиковую лопатку в щель линии сгиба между передней и задней крышками, чтобы разделить их.

Будьте осторожны при разъединении передней и задней крышек, так как они удерживаются тонким проводом.

Разделите половины корпуса.

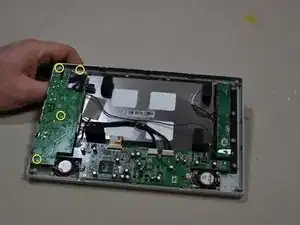

Найдите плату ввода/вывода в верхнем левом углу устройства. Это будет зелёная печатная плата с торчащими проводами, соединёнными с крышкой корпуса.

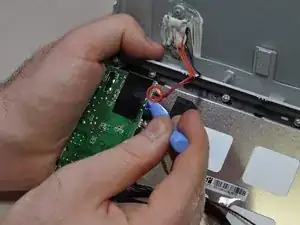

Используя синюю пластиковую лопатку, отсоедините разноцветные провода на плате ввода/вывода. Это те же разноцветные провода, которые соединяют заднюю крышку с платой ввода/вывода.

Используйте две синие пластиковые лопатки, чтобы снять три проводных разъёма на боковой стороне платы ввода/вывода.

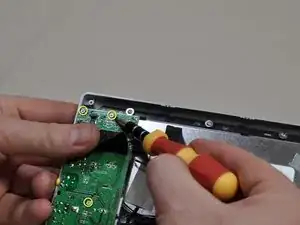

Сотрите пять винтов на плате отвёрткой Philips #0.

Один из винтов скрыт под чёрной лентой, поэтому аккуратно оттяните ленту в сторону, чтобы получить доступ. Обязательно верните ленту на место при повторной установке платы.

Поднимите плату из корпуса.

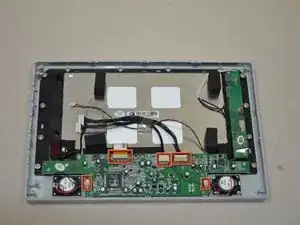

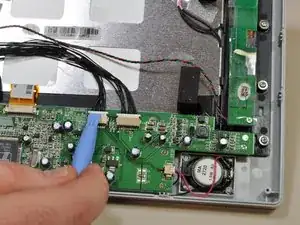

Отсоедините пять различных соединений от этой платы: два от динамиков, два от платы ввода/вывода и оранжевый ленточный кабель.

Отсоедините соединения платы ввода/вывода и динамиков пластиковой лопаткой.

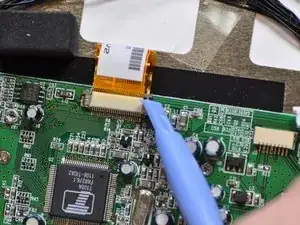

Снимите оранжевый ленточный кабель, используя пластиковую лопатку для отпускания двух коричневых фиксаторов.

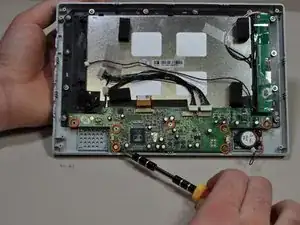

Удалите семь винтов 5 мм с помощью отвёртки Phillips #0.

Отсоедините соединение проволочной сетки, связывающее плату логики с ЖК-экраном, острым концом лопатки.

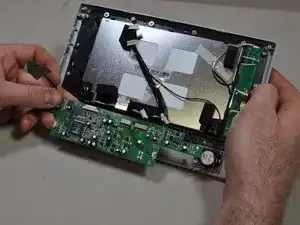

Снимите плату логики руками.

Найдите плату питания ЖК-дисплея в верхнем правом углу устройства (плата питания ЖК — это длинная зелёная плата с розовым и белым проводом, выходящими сверху).

Используя синюю пластиковую лопатку, снимите проводные соединения с платы питания ЖК, расположенные сверху платы (это будут розовый и белый провода).

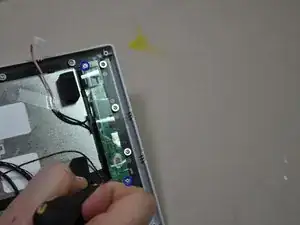

Найдите два винта 5 мм на плате питания ЖК. Один винт будет в верхнем левом углу, второй — в нижнем правом углу.

Удалите два винта 5 мм с помощью отвёртки Phillips #0.

Поднимите плату питания ЖК из устройства (провода по-прежнему будут соединять плату с устройством).

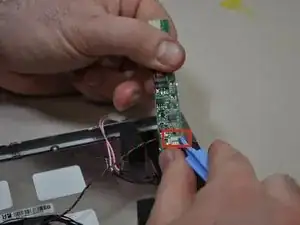

Вертикально переверните плату питания ЖК так, чтобы сторона, изначально обращённая к устройству, оказалась вверх. Используя синюю лопатку, снимите соединение (разноцветный скрученный провод) с платы ввода/вывода.

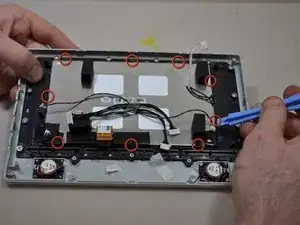

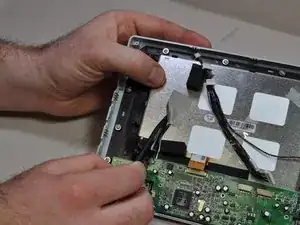

Используйте пластиковую лопатку, чтобы отпустить верхние и боковые фиксирующие защёлки.

Возможно, будет удобнее освободить все необходимые защёлки, аккуратно надавив на переднюю часть экрана, чтобы предотвращать повторное защёлкование освобождённых защёлок.

Отогните экран вниз, чтобы освободить оставшиеся защёлки, и поднимите экран из передней рамки.
