Замена USB-ридера Canon PIXMA MP620B
Canon PIXMA MP620B - это многофункциональный струйный принтер с ЖК-экраном, поддержкой беспроводной сети и высоким разрешением печати. Хотя он поддерживает беспроводное подключение, использование USB иногда является лучшим вариантом для более быстрого и надежного соединения. Если у вас возникают проблемы с USB-соединением, например, слабый или отсутствующий сигнал, возможно, пришло время заменить USB-ридер принтера Canon.
Шаг 1

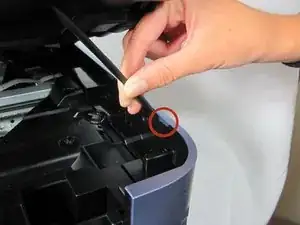

Найдите фиксирующие элементы на верхней панели, которые защелкиваются в черную боковую панель.
Вставьте лопатку между черной панелью и синей панелью, как показано, и разъедините две детали.
Вы услышите щелчки. Не паникуйте: это просто отщелкиваются фиксаторы.
Шаг 2

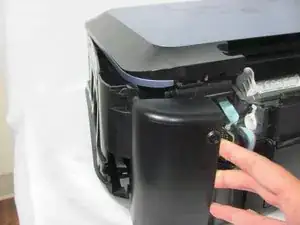

Снимите два винта с черной панели с правой стороны, используя отвертку Phillips #00.
Шаг 3

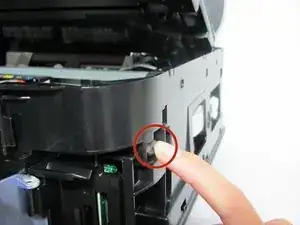

Существует фиксатор, который нужно нажать вниз, чтобы снять часть.

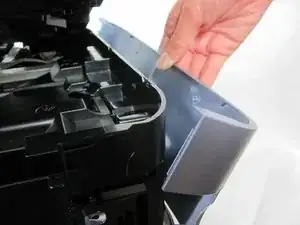

Как только фиксатор освобожден, осторожно поднимите крышку от остальной части устройства, чтобы disengage фиксаторы.
Вы услышите щелчки. Не паникуйте: это просто отщелкиваются фиксаторы.
Шаг 4

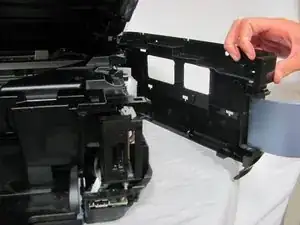

После отщелкивания всех фиксаторов, снимите черную боковую панель, чтобы открыть внутренние платы.
Шаг 5

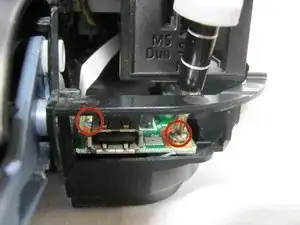

Снимите два винта с USB-ридера, используя отвертку Phillips #00.
Угол для снятия винтов может быть несколько неудобным, старайтесь не расстраиваться.
Шаг 6

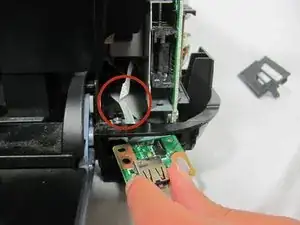

Отсоедините большой белый шлейф, подключенный к USB-ридеру. Когда вы вытаскиваете USB-ридер, аккуратно отсоедините шлейф.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
