Замена вентилятора охлаждения APS Tech 101629

Снимите все четыре пластмассовые ножки с нижней части корпуса, используя инструмент для открытия iPod.

Отвинтите четыре винта, ранее закрытые ножками, крестовой отвёрткой Phillips №1.

Переверните устройство в нормальное положение.

Осторожно сдвиньте корпус вверх и снимите его с жёсткого диска.

Снова переверните устройство вверх дном.

Осторожно подденьте нижнюю серую часть корпуса, отрывая её от устройства.

Поверните так, чтобы задняя часть устройства была обращена к Вам.

Осторожно подденьте заднюю крышку.

Когда задняя крышка будет снята, вентилятор ослабнет.

Найдите объединённый кабель ID с проводами чёрного, оранжевого и жёлтого цветов.

Поднимите белую часть разъёма, чтобы отключить его.

На этом этапе вентилятор ослаблен и его можно легко перемещать, но он ещё не отсоединён.

Используя лопатку, нажмите на фиксаторы по всем четырём углам вентилятора.

Вытащите вентилятор и его провода, потянув его наружу из его гнезда в устройстве.

Нажмите по 2 фиксатора с каждой стороны выключателя питания.

Выдавите заднюю часть устройства.

Снимите все четыре соединения с выключателя питания.

Помните, что прямые соединения находятся на дальней стороне, а Г-образные соединения — на ближней стороне, и что оба жёлтых соединения расположены сверху. Это поможет при сборке.

Эти соединения очень трудно снять, проявите терпение и покачивания.

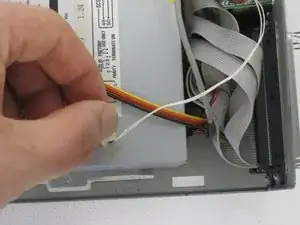

Снимите термодатчик.

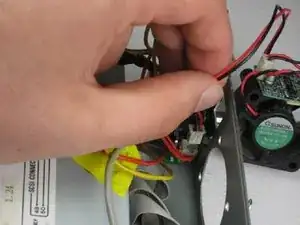

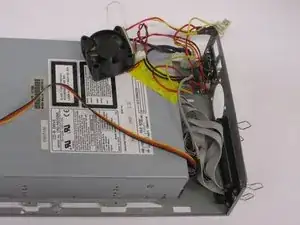

Отодвиньте вытяжной вентилятор в сторону, чтобы получить доступ к его управляющему проводу.

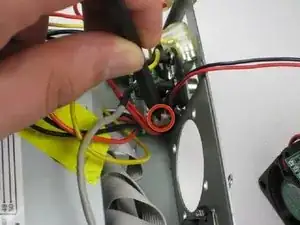

Используйте лопатку, чтобы нажать фиксатор на проводе вентилятора.

Осторожно вытяните провод вентилятора из разъёма и полностью извлеките вентилятор.
