Замена кнопки питания APS Tech 101629

С помощью инструмента для вскрытия iPod аккуратно отожмите и снимите все четыре пластиковые ножки с нижней части корпуса.

Отвинтите четыре винта, ранее закрытые ножками, отверткой Phillips #1.

Переверните устройство в рабочее положение.

Осторожно сдвиньте корпус вверх и снимите его с жёсткого диска.

Снова переверните устройство крышкой вниз.

Осторожно отоприте нижнюю серую панель от корпуса устройства.

Поверните устройство так, чтобы задняя часть была обращена к Вам.

Осторожно отожмите заднюю панель.

После снятия задней панели вентилятор станет подвижным.

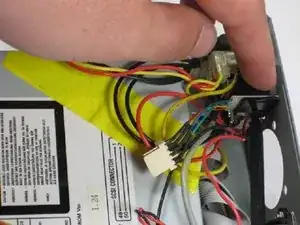

Найдите объединённый провод IDE с проводниками чёрного, оранжевого и жёлтого цветов.

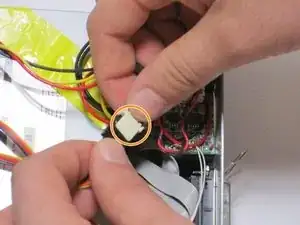

Поднимите белую часть разъёма, чтобы отключить его.

На этом этапе вентилятор свободен и его можно легко сдвигать, но он ещё не отключён.

Используя лопатку, нажмите фиксаторы по всем четырём углам вентилятора.

Выньте вентилятор вместе с проводами, потянув его наружу из гнезда в корпусе.

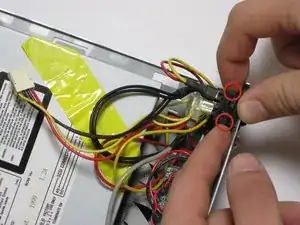

Нажмите по два фиксирующих защёлки с каждой стороны кнопки питания.

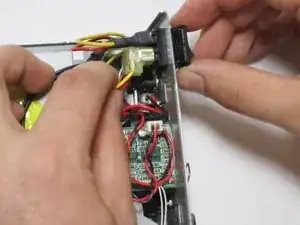

Выдавите заднюю часть корпуса наружу.

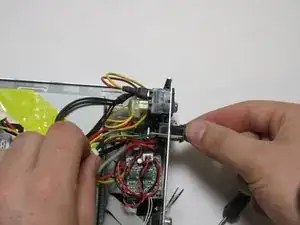

Снимите все четыре контакта с кнопки питания.

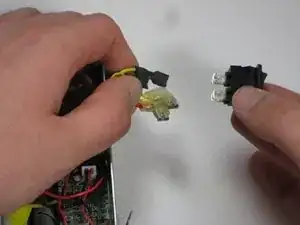

Помните, что прямые контакты находятся на дальней стороне, а угловые L-образные — на ближней, причём оба жёлтых контакта расположены сверху. Это будет полезно при обратной сборке.

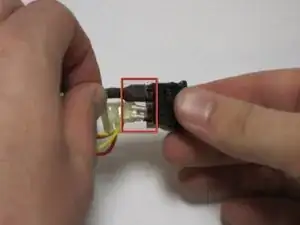

Эти контакты сложно снять — запаситесь терпением и аккуратно покачивайте их.
