Ремонт маршрутизатора Billion BiPAC 7404VNPX VOIP
VOIP вышел из строя, после поиска в интернете я нашел форум, где предложили решение для аналогичной модели. Замена двух конденсаторов исправила проблему с VOIP.
Шаг 1
Перевернув маршрутизатор, вы найдете 4 резиновые ножки, скрывающие 4 винта с крестообразной головкой.
Уберите винты и верните маршрутизатор в вертикальное положение.
Теперь верхняя часть корпуса должна подняться.
Шаг 2
Конденсатор C928 100uF 25V – это тот, о котором говорилось на форуме, упомянутом в вводной части.

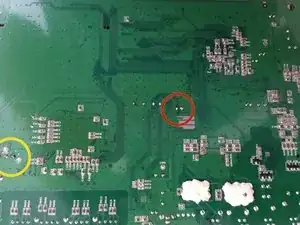

Проверяя сторону с пайкой платы, я заметил некачественное соединение на этом конденсаторе. Однако при этом разрешении вы его не увидите.
Проверяя состояние других конденсаторов на плате, я заметил, что этот 1000uF 10V также показывает признаки теплового стресса.
Оба конденсатора были заменены.
Новые конденсаторы вы можете увидеть на правой стороне.
За скромную сумму 1.20 австралийских доллара на запчасти, 20 минут на подготовку, 5 минут на ремонт и 5 минут, чтобы все убрать, я сэкономил примерно 200 долларов на новом VOIP маршрутизаторе :)
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
