Замена SCSI соединений APS Tech 101629

Компьютеры

Данный гид научит вас, как заменить неисправные SCSI соединения на задней панели устройства. Для этого необходимо будет открыть крышку, что приведет к аннулированию любых гарантий, покрывающих устройство.

Шаг 1

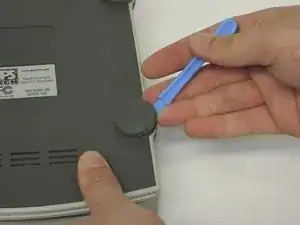

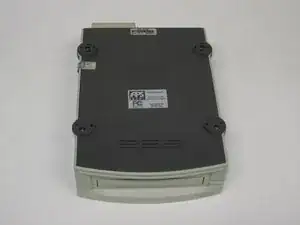

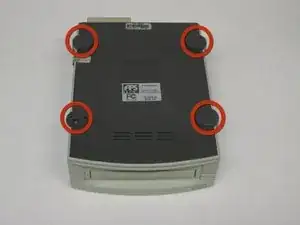

Подденьте все четыре пластиковые ножки на дне корпуса с помощью инструмента для открытия iPod.

Шаг 2

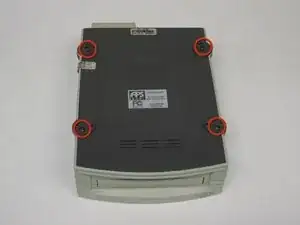

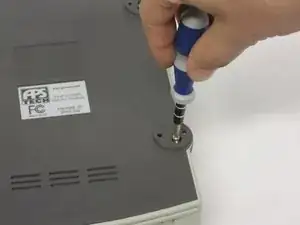

Открутите четыре винта, ранее закрытые ножками, с помощью отвертки Philips #1.

Шаг 3

Переверните устройство лицом вверх.

Осторожно сдвиньте корпус вверх и снимите с жесткого диска.

Шаг 4

Снова переверните устройство вверх дном.

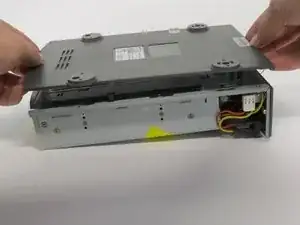

Осторожно подденьте нижний серый корпус от устройства.

Шаг 5

Поверните так, чтобы задняя часть устройства была обращена к вам.

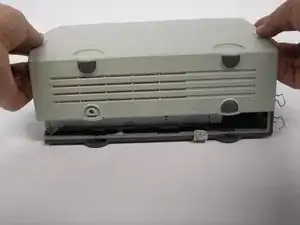

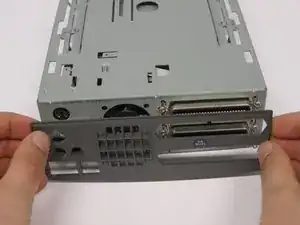

Осторожно подденьте задний корпус.

Когда задний корпус будет снят, вентилятор освободится.

Шаг 6

Переверните устройство вверх дном.

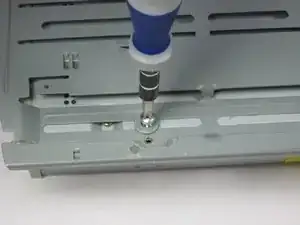

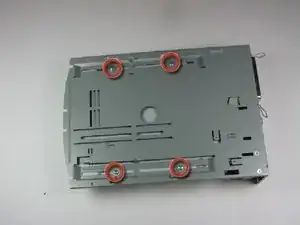

Удалите 4 винта с помощью отвертки Philips #1.

Убедитесь, что вы сохранили прокладки, которые отделяют винты от основания, для последующей сборки.

Шаг 7

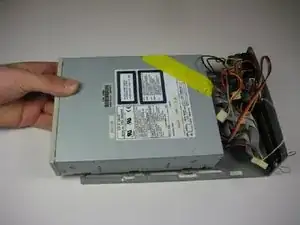

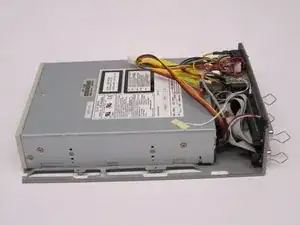

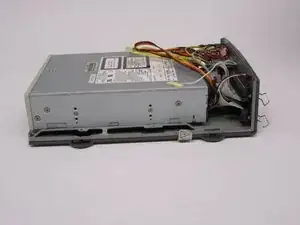

Сдвиньте внутренний компонент накопителя от задней части устройства.

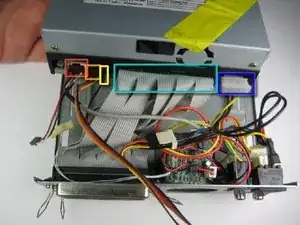

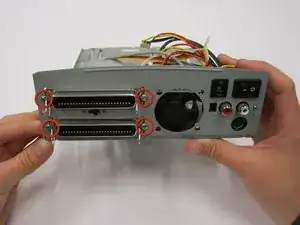

Удалите соединения с задней части внутреннего компонента в порядке, который вы выберете, мы предлагаем слева направо. Соединения:

Аудио соединение

SCSI ID

Завершить подключение

SCSI соединение

Входное напряжение (питание)

Шаг 8

Замена SCSI соединений APS Tech 101629Перевод руководства с ifixit.com
