Материнская плата игровой мыши Corsair M55 RGB Pro
Замена материнской платы игровой мыши Corsair M55 RGB Pro (модель: RGP0086) — простая процедура, если мышь работает некорректно. Для этой задачи не требуются специальные навыки, и опасности отсутствуют, так как мышь должна быть отключена от питания во время ремонта. Если обновление программного обеспечения не устраняет проблемы с мышью, возможно, материнская плата вышла из строя.

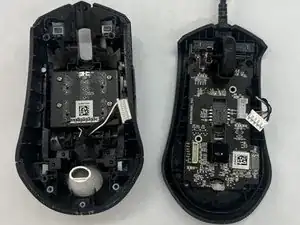

Мышь состоит из двух основных частей: верхней и нижней. Верхняя половина содержит печатную плату (PCB), которая управляет вторичными кнопками мыши. Нижняя половина содержит материнскую плату, на которой расположены такие компоненты, как колесо прокрутки, USB-разъём и основные кнопки мыши.
При замене материнской платы держите новую плату только за края и, по возможности, используйте средства защиты от электростатического разряда, чтобы избежать повреждений.
Шаг 1

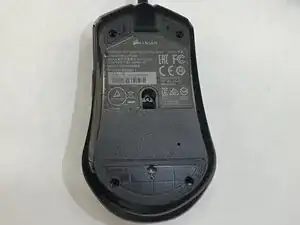

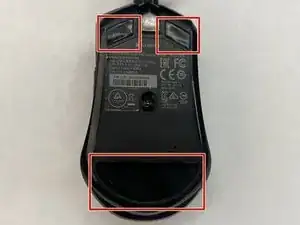

Используйте лопатку, чтобы аккуратно отлепить и снять три ножки мыши на её нижней стороне.
Если вы не заменяете ножки мыши на новый комплект, отложите их, чтобы вернуть на место в конце ремонта.
Шаг 2

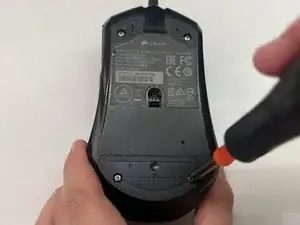

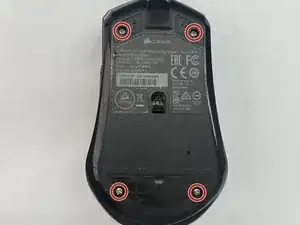

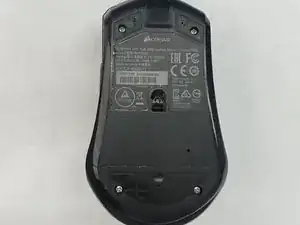

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта 10 мм на нижней стороне мыши.
Нижняя и верхняя части мыши соединены кабелем.
Шаг 3

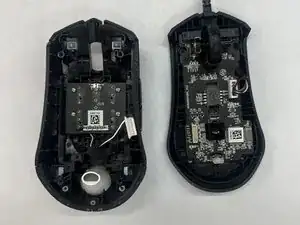

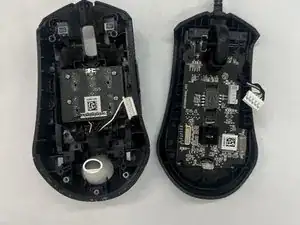

Используйте лопатку, чтобы разъединить верхнюю и нижнюю части мыши.
Не тяните их врозь, так как они соединены разъёмом кабеля и могут быть повреждены.

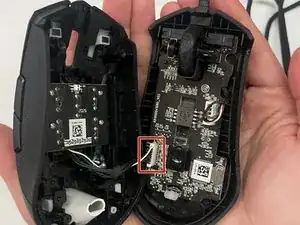

Оттяните кабель печатной платы от разъёма в том же направлении, в котором идут отдельные провода.
Тяните равномерно по всей ширине кабеля, чтобы ни один из проводов не был чрезмерно натянут.
Шаг 4
Оттяните кабель с контактами USB от разъёма в том же направлении, в котором идут отдельные провода.
Тяните равномерно по всей ширине кабеля, чтобы ни один из проводов не был чрезмерно натянут.
Шаг 5

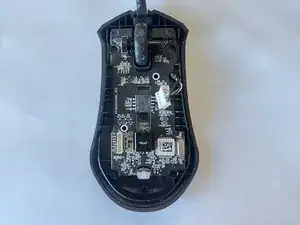

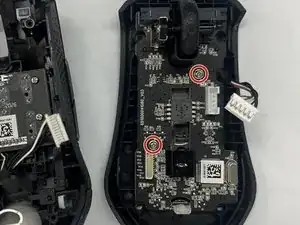

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта 5 мм, крепящие материнскую плату.
Шаг 6

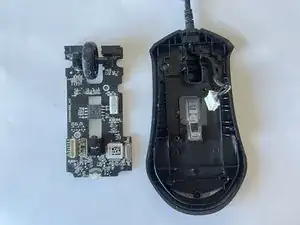

Осторожно поднимите материнскую плату из корпуса мыши за края.
Шаг 7

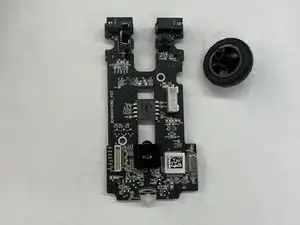

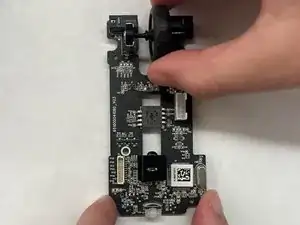

При необходимости снимите колесо прокрутки, сдвинув его вправо.
Оно должно легко выйти из гнезда, так как не прикреплено.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
