Замена колесика прокрутки мыши Corsair Scimitar
Это руководство покажет, как заменить колесико прокрутки на Corsair Scimitar. Колесико прокрутки — это небольшой диск в центре мыши, который позволяет легко прокручивать страницы вверх и вниз при его вращении. Возможно, потребуется заменить колесико прокрутки, если оно сопротивляется вращению, вообще не вращается или вращается, но не реагирует на прокрутку.
Запасные колесики прокрутки иногда трудно найти для покупки в интернете. Если у Вас есть доступ к 3D‑принтеру, 3D‑печать колесика прокрутки — жизнеспособная альтернатива покупке. Для получения дополнительной информации о 3D‑печати колесика Corsair Scimitar нажмите здесь.
Шаг 1

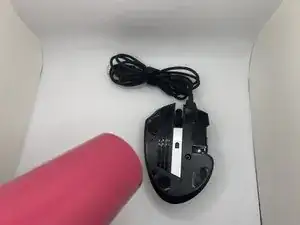

Нагрейте ножки мыши феном для термоусадки, чтобы ослабить клей.

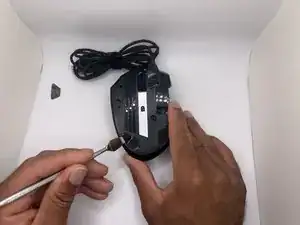

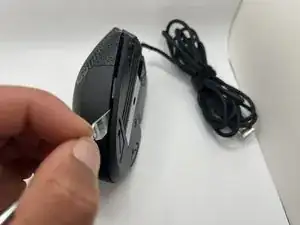

С помощью металлической лопатки отодвиньте ножки мыши от корпуса.
Шаг 2

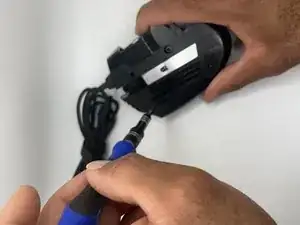

Отвинтите четыре нижних винта 8,9 мм крестовой отверткой JIS #00.

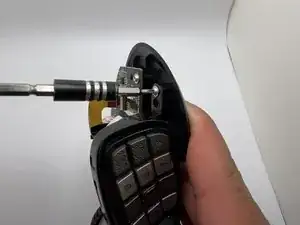

Ослабьте фиксатор ползунка клавиши шестигранной отверткой 2,5 мм.
Шаг 3

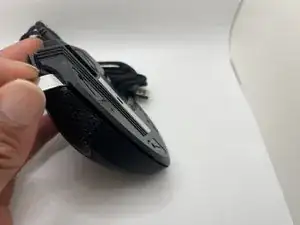

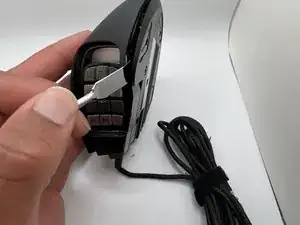

Подденьте по шву корпуса мыши, чтобы разделить верхнюю и нижнюю половины.
Шаг 4

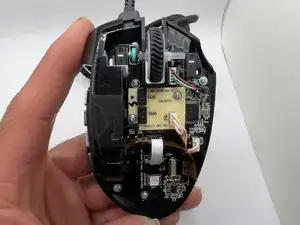

Снимите верхнюю крышку с мыши.
Шаг 5

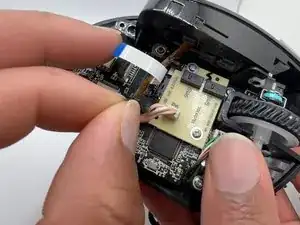

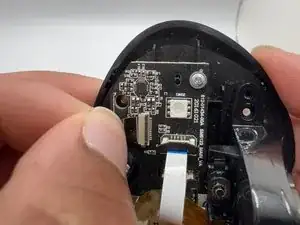

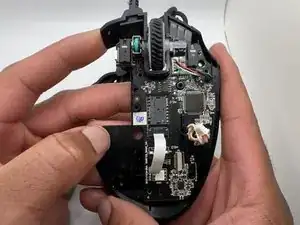

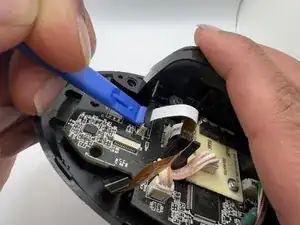

Поднимите фиксатор коннектора ленточного кабеля дополнительной платы переключателей с помощью пластиковой лопатки.
Осторожно выньте ленточный кабель, чтобы отсоединить его от основной платы.
Шаг 6

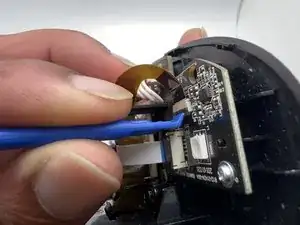

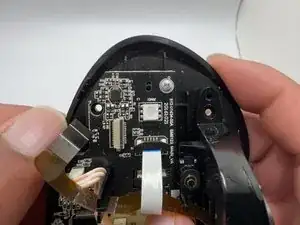

Поднимите фиксатор коннектора ленточного кабеля сборки ползунка клавиши с помощью пластиковой лопатки.
Осторожно выньте ленточный кабель сборки ползунка клавиши, чтобы отсоединить его от основной платы.
Шаг 7

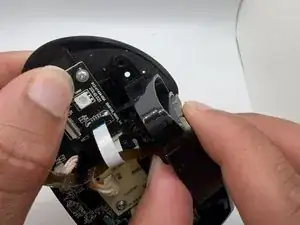

Поднимите ленточный кабель ползунка клавиши и выведите его из пластикового фиксатора.
Шаг 8

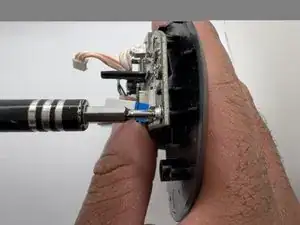

С помощью крестовой отвертки JIS #0 отвинтите винт 6 мм от сборки ползунка клавиши.
Снимите сборку ползунка клавиши с корпуса мыши.
Шаг 9
Отсоедините кабель передачи данных от дополнительной платы переключателей.
Шаг 10

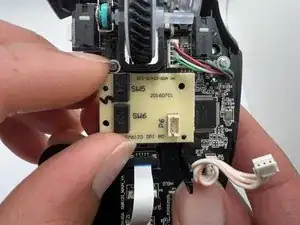

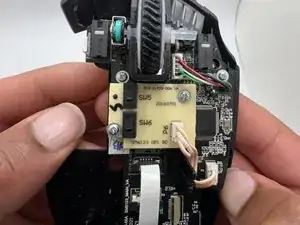

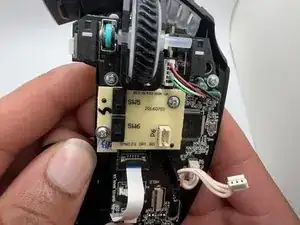

С помощью крестовой отвертки JIS #0 отвинтите два винта 6 мм от дополнительной платы переключателей.
Снимите дополнительную плату переключателей.
Шаг 11

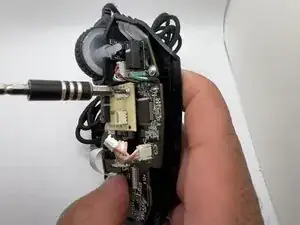

С помощью крестовой отвертки JIS #0 отвинтите три винта 6 мм от основной платы, чтобы отделить её от корпуса мыши.
Шаг 12

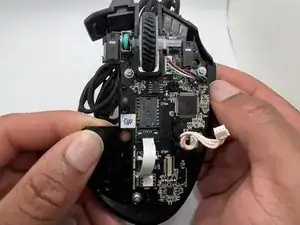

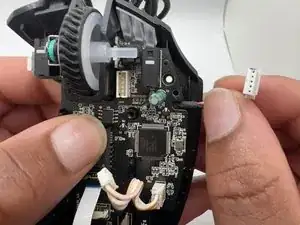

Отсоедините кабель передачи данных от основной платы.
Шаг 13

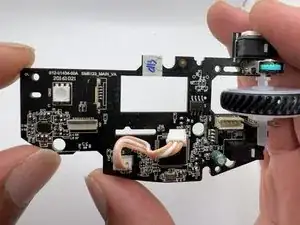

Поднимите основную плату с корпуса мыши.
Шаг 14

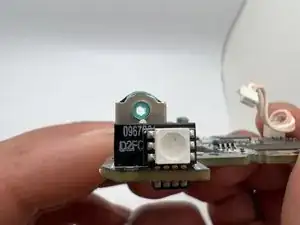

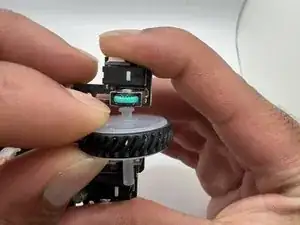

Аккуратно оттолкните колесико прокрутки от ротарного энкодера, чтобы вынуть его.
Проверьте шестигранное отверстие ротарного энкодера, чтобы убедиться, что оно свободно от мусора.
Шаг 15

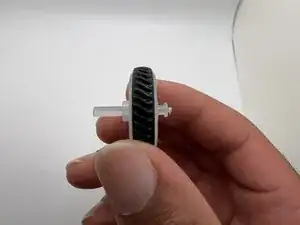

Снимите резиновое кольцо с колесика прокрутки.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
